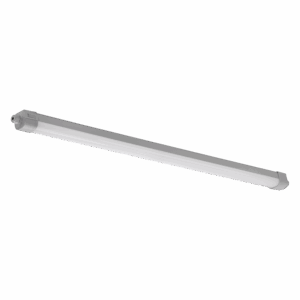

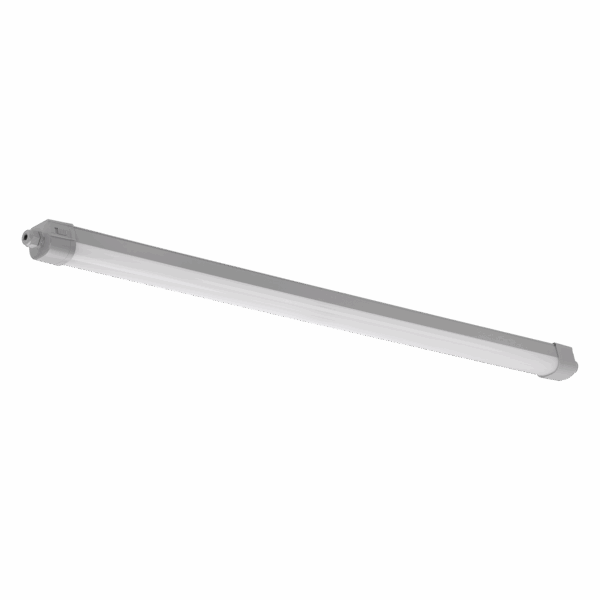

Orion G2

  • Power-switch

  • CRI80, 4000K, 120°

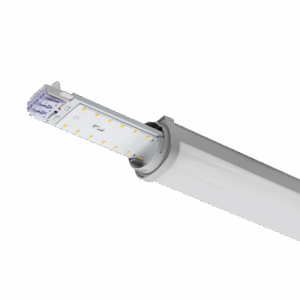

  • LED utskiftbar, 5×2,5mm2

Les mer

Vis varianter
Kategori: Stikkord:
CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

Orion er en energieffektiv industriarmatur. Med IP65 og IK08 er den egnet for bruk i tøffe omgivelser både innendørs og utendørs, i våte og støvete miljøer.

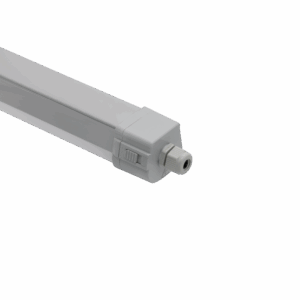

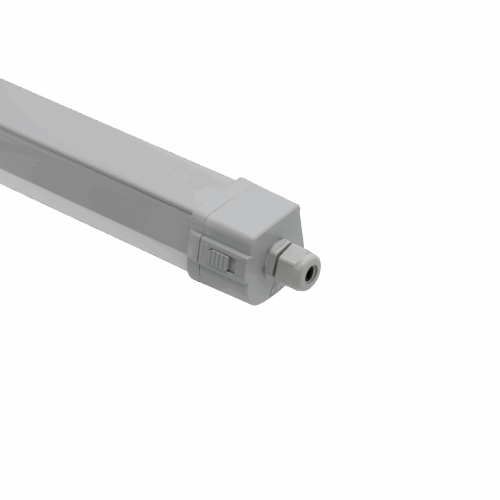

Armaturen er utstyrt med power switch hvor du enkelt kan endre effekten via en DIP-switch.

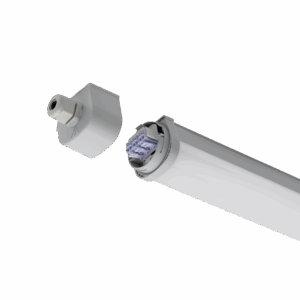

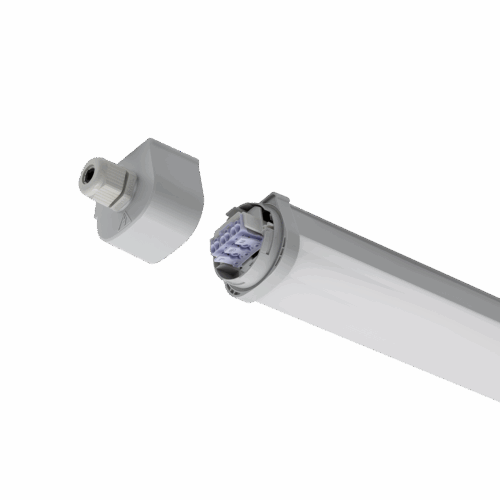

Gjennomgangskobling for serieinstallasjon og QuickConnect for enkel installasjon.

Dette produktet er også tilgjengelig med en mikrobølgesensor med
trådløs kommunikasjon mellom armaturene, med Norlux Wireless
Connect system for kontroll.

Montering

Dokumentasjon

Familiedatablad Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Grå

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 40

LYSTEKNISK

Spredningsvinkel [°]

120°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (utskiftbar)

Optikk

Frosted

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkoblingx2

Montering

Utenpåliggende, Nedhengt

VARIANTVALG

Effekt [W]
Lumen LED (Tc=25)
Kelvin [K]
CRI [>]
Lysspredning [°]
Lysstyring
Farge
Diffusor
Lengde [mm]
Dimmetype
Art. No. Effekt [W]Lumen LED (Tc=25)Kelvin [K]CRI [>]Lysspredning [°]LysstyringFargeDiffusorLengde [mm]Dimmetype
Energimerking

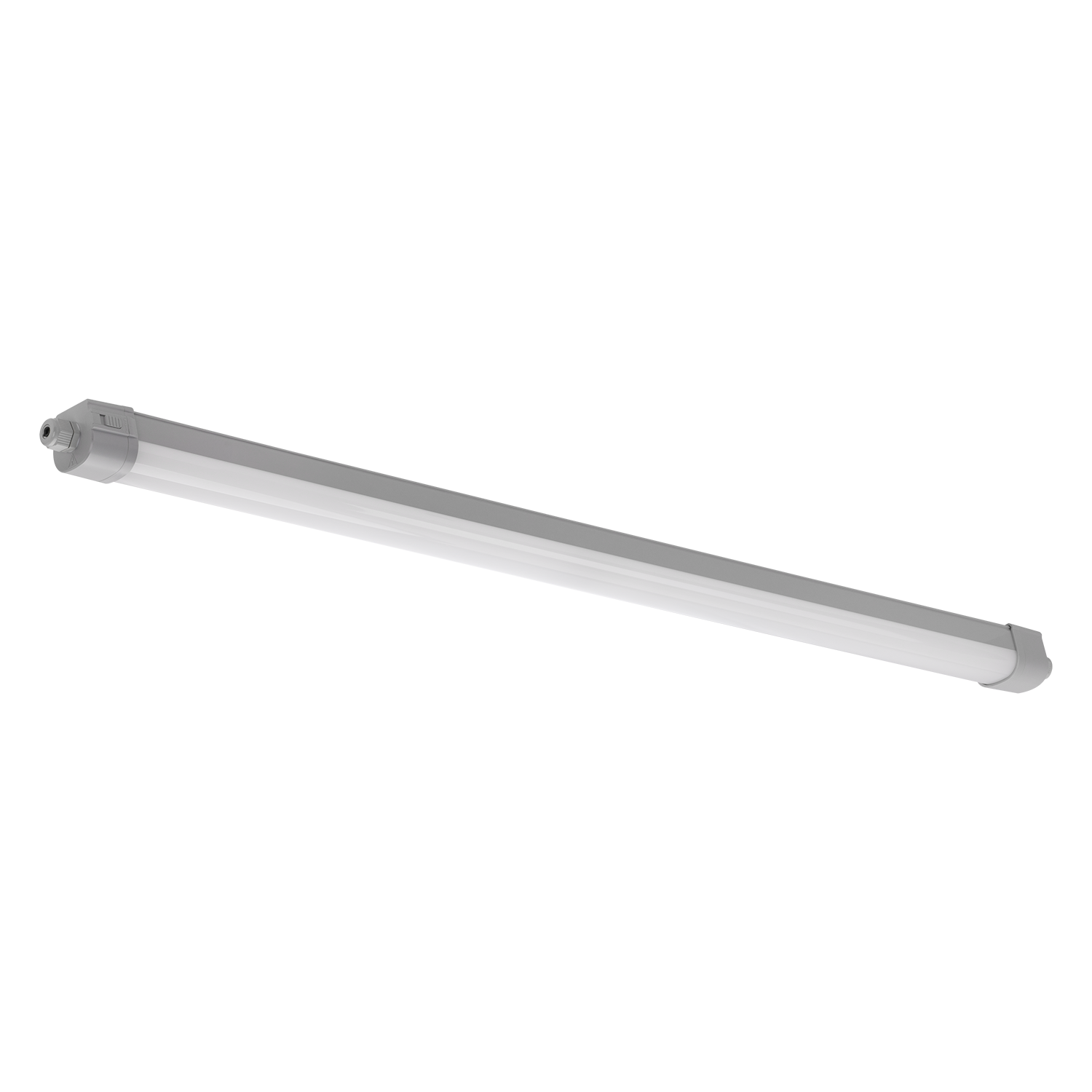

Orion G2 1200mm

Art. No. 102611-120-1

Effekt [W]:

35/30/24/19

Lumen LED (Tc=25):

6200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

120°

Lysstyring:

Hurtigkobling

Farge:

Grå

Diffusor:

Frosted

Lengde [mm]:

1225.0

Dimmetype:

Ingen

102611-120-1

35/30/24/19

6200

4000

80

120°

Hurtigkobling

Grå

Frosted

1225.0

Ingen

Sortimentstatus: Lagervare

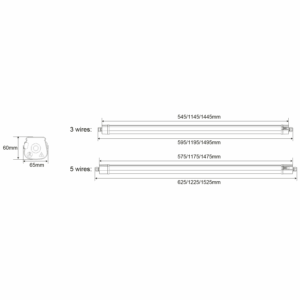

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Orion er en energieffektiv industriarmatur. Med IP65 og IK08 er den egnet for bruk i tøffe omgivelser både innendørs og utendørs, i våte og støvete miljøer.
Armaturen er utstyrt med power switch hvor du enkelt kan endre effekten via en DIP-switch.
Gjennomgangskobling for serieinstallasjon og QuickConnect for enkel installasjon.

Dette produktet er også tilgjengelig med en mikrobølgesensor med
trådløs kommunikasjon mellom armaturene, med Norlux Wireless
Connect system for kontroll.

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Grå

Lengde [mm]

1225

Bredde [mm]

65

Høyde [mm]

60

Vekt [kg]

0.97

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 40

LYSTEKNISK

Lumen ut [lm]

5600

Lumen LED (tc=25)

6200

Spredningsvinkel [°]

120°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (utskiftbar)

Optikk

Frosted

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

35/30/24/19

Lyseffekt [lm/W]

160

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

22

Maks. belastning pr. kurs - C16

37

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

30

Startstrøm tid [µs]

190

Strøm LED [mA]

60

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Nedhengt

Orion G2 1200mm Emergency

Art. No. 102611-E-120-1

Effekt [W]:

35/30/24/19

Lumen LED (Tc=25):

5800

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

120°

Lysstyring:

Hurtigkobling

Farge:

Grå

Diffusor:

Frosted

Lengde [mm]:

1225.0

Dimmetype:

Emergency

102611-E-120-1

35/30/24/19

5800

4000

80

120°

Hurtigkobling

Grå

Frosted

1225.0

Emergency

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Orion er en energieffektiv industriarmatur. Med IP65 og IK08 er den egnet for bruk i tøffe omgivelser både innendørs og utendørs, i våte og støvete miljøer.
Armaturen er utstyrt med power switch hvor du enkelt kan endre effekten via en DIP-switch.
Gjennomgangskobling for serieinstallasjon og QuickConnect for enkel installasjon.

Dette produktet er også tilgjengelig med en mikrobølgesensor med
trådløs kommunikasjon mellom armaturene, med Norlux Wireless
Connect system for kontroll.

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Grå

Lengde [mm]

1225

Bredde [mm]

65

Høyde [mm]

60

Vekt [kg]

1.22

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 40

LYSTEKNISK

Lumen ut [lm]

5250

Lumen LED (tc=25)

5800

Spredningsvinkel [°]

120°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (utskiftbar)

Optikk

Frosted

ELEKTRISK DATA

Dimmetype

Emergency

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

35/30/24/19

Lyseffekt [lm/W]

150

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

22

Maks. belastning pr. kurs - C16

37

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

30

Startstrøm tid [µs]

190

Strøm LED [mA]

60

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Nedhengt

Orion G2 1500mm

Art. No. 102616-120-1

Effekt [W]:

40/34/28/23

Lumen LED (Tc=25):

7000

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

120°

Lysstyring:

Hurtigkoblingx2

Farge:

Grå

Diffusor:

Frosted

Lengde [mm]:

1525.0

Dimmetype:

Ingen

102616-120-1

40/34/28/23

7000

4000

80

120°

Hurtigkoblingx2

Grå

Frosted

1525.0

Ingen

Sortimentstatus: Lagervare

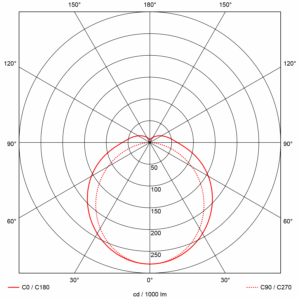

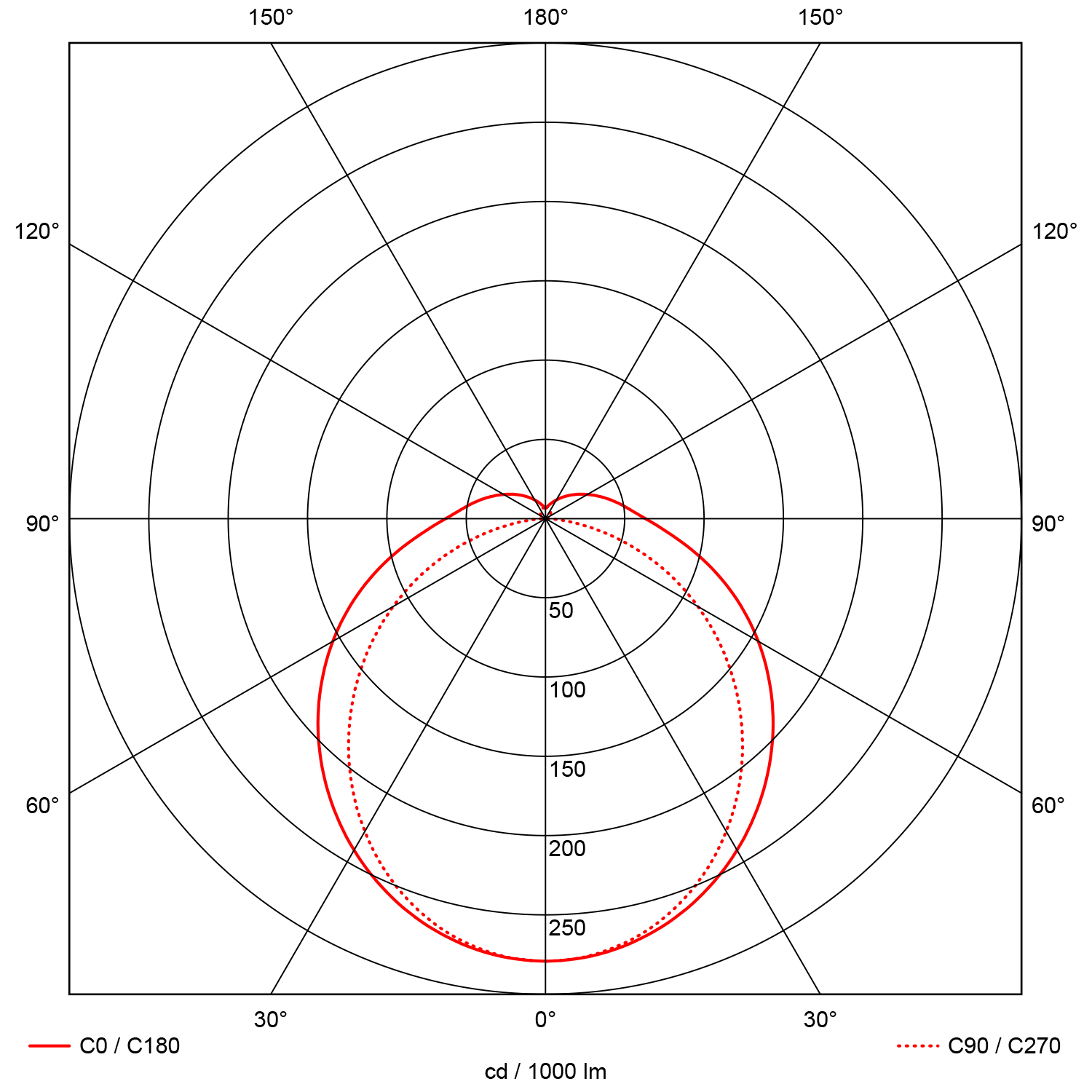

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Orion er en energieffektiv industriarmatur. Med IP65 og IK08 er den egnet for bruk i tøffe omgivelser både innendørs og utendørs, i våte og støvete miljøer.
Armaturen er utstyrt med power switch hvor du enkelt kan endre effekten via en DIP-switch.
Gjennomgangskobling for serieinstallasjon og QuickConnect for enkel installasjon.

Dette produktet er også tilgjengelig med en mikrobølgesensor med
trådløs kommunikasjon mellom armaturene, med Norlux Wireless
Connect system for kontroll.

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Grå

Lengde [mm]

1525

Bredde [mm]

65

Høyde [mm]

60

Vekt [kg]

1.18

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 40

LYSTEKNISK

Lumen ut [lm]

6400

Lumen LED (tc=25)

7000

Spredningsvinkel [°]

120°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (utskiftbar)

Optikk

Frosted

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

40/34/28/23

Lyseffekt [lm/W]

160

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

22

Maks. belastning pr. kurs - C16

37

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

30

Startstrøm tid [µs]

190

Strøm LED [mA]

60

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkoblingx2

Montering

Utenpåliggende, Nedhengt

Orion G2 1500mm Emergency

Art. No. 102616-E-120-1

Effekt [W]:

40/34/28/23

Lumen LED (Tc=25):

6600

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

120°

Lysstyring:

Hurtigkobling

Farge:

Grå

Diffusor:

Frosted

Lengde [mm]:

1525.0

Dimmetype:

Emergency

102616-E-120-1

40/34/28/23

6600

4000

80

120°

Hurtigkobling

Grå

Frosted

1525.0

Emergency

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Orion er en energieffektiv industriarmatur. Med IP65 og IK08 er den egnet for bruk i tøffe omgivelser både innendørs og utendørs, i våte og støvete miljøer.
Armaturen er utstyrt med power switch hvor du enkelt kan endre effekten via en DIP-switch.
Gjennomgangskobling for serieinstallasjon og QuickConnect for enkel installasjon.

Dette produktet er også tilgjengelig med en mikrobølgesensor med
trådløs kommunikasjon mellom armaturene, med Norlux Wireless
Connect system for kontroll.

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Grå

Lengde [mm]

1525

Bredde [mm]

65

Høyde [mm]

60

Vekt [kg]

1.45

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 40

LYSTEKNISK

Lumen ut [lm]

6000

Lumen LED (tc=25)

6600

Spredningsvinkel [°]

120°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (utskiftbar)

Optikk

Frosted

ELEKTRISK DATA

Dimmetype

Emergency

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

40/34/28/23

Lyseffekt [lm/W]

150

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

22

Maks. belastning pr. kurs - C16

37

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

30

Startstrøm tid [µs]

190

Strøm LED [mA]

60

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Nedhengt
