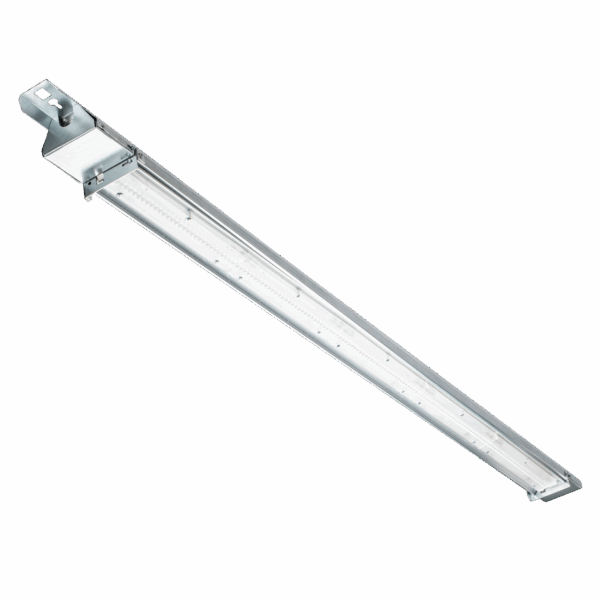

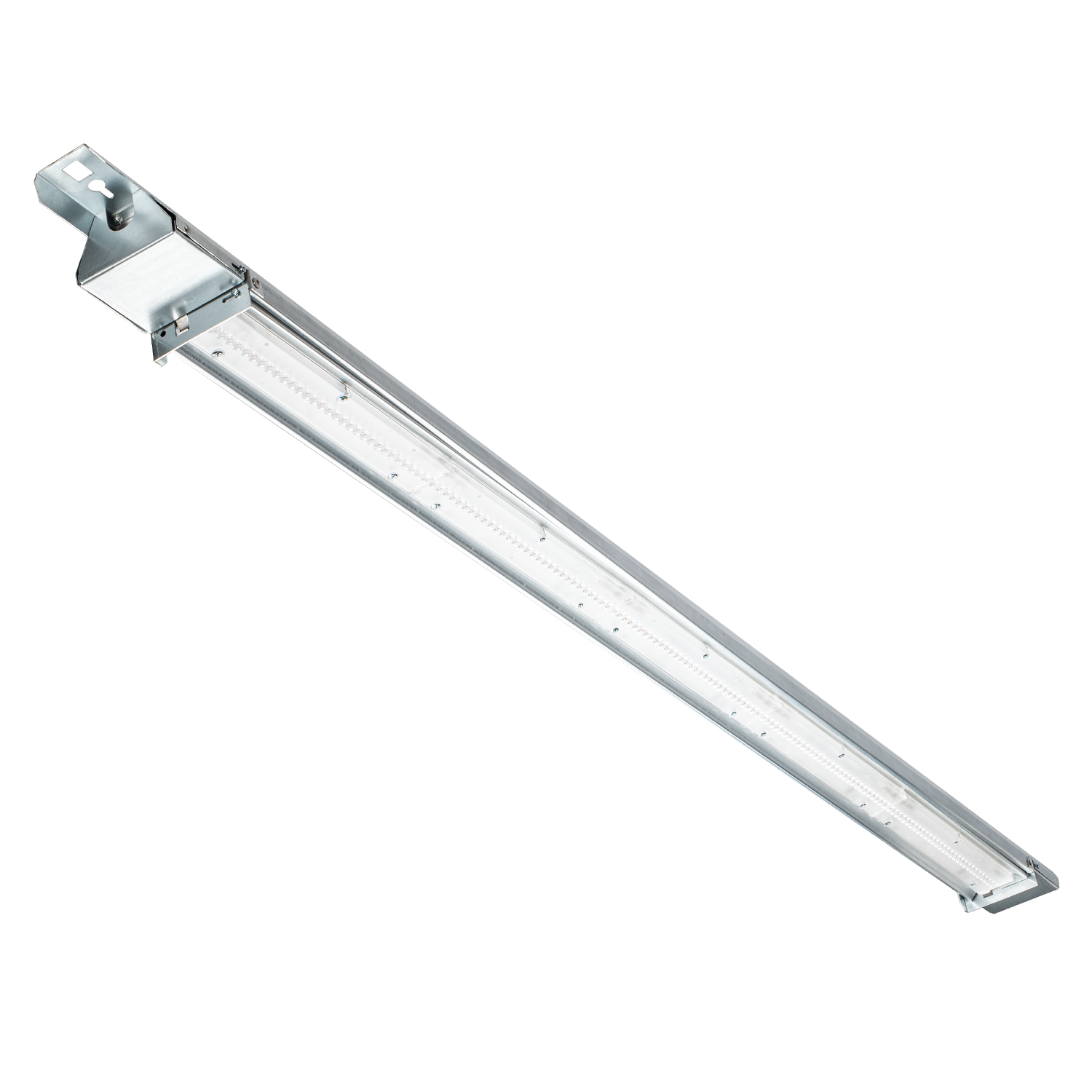

Z line

  • Energi- og kostnadseffektiv LED-armatur

  • Lettmontert med hurtigkobling og gjennomgangskobling

  • Tilgjengelig i lengder på 1420mm og 1700mm

Les mer

Vis varianter
Kategori:
CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Dokumentasjon

Familiedatablad Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP23

Vandal klasse

IK02

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

VARIANTVALG

Effekt [W]
Lumen LED (Tc=25)
Kelvin [K]
CRI [>]
Lysspredning [°]
Lysstyring
Farge
Diffusor
Lengde [mm]
Dimmetype
Art. No. Effekt [W]Lumen LED (Tc=25)Kelvin [K]CRI [>]Lysspredning [°]LysstyringFargeDiffusorLengde [mm]Dimmetype
Energimerking

Z line

Art. No. 102081-00-1

Effekt [W]:

42

Lumen LED (Tc=25):

7600

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1420.0

Dimmetype:

Ingen

102081-00-1

42

7600

3000

80

70°

Hurtigkobling

Stål

Lens

1420.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1420

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

3.35

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7320

Lumen LED (tc=25)

7600

Spredningsvinkel [°]

70°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

174

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102081-01-1

Effekt [W]:

42

Lumen LED (Tc=25):

7600

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

90°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1420.0

Dimmetype:

Ingen

102081-01-1

42

7600

3000

80

90°

Hurtigkobling

Stål

Lens

1420.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1420

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

3.35

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7300

Lumen LED (tc=25)

7600

Spredningsvinkel [°]

90°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

173

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102082-01-1

Effekt [W]:

42

Lumen LED (Tc=25):

7800

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

90°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

Ingen

102082-01-1

42

7800

3000

80

90°

Hurtigkobling

Stål

Lens

1700.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7613

Lumen LED (tc=25)

7800

Spredningsvinkel [°]

90°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

181

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

300

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102083-00-1

Effekt [W]:

74

Lumen LED (Tc=25):

13500

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

Ingen

102083-00-1

74

13500

3000

80

70°

Hurtigkobling

Stål

Lens

1700.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

13040

Lumen LED (tc=25)

13500

Spredningsvinkel [°]

70°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

74

Lyseffekt [lm/W]

176

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102083-00-1-ddd

Effekt [W]:

74

Lumen LED (Tc=25):

13500

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

DALI2

102083-00-1-ddd

74

13500

3000

80

70°

Hurtigkobling

Stål

Lens

1700.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

13040

Lumen LED (tc=25)

13500

Spredningsvinkel [°]

70°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

DALI2

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

74

Lyseffekt [lm/W]

176

Maks. belastning pr. kurs - B10

15

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

25

Maks. belastning pr. kurs - C16

40

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

25

Startstrøm tid [µs]

280

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102083-01-1

Effekt [W]:

74

Lumen LED (Tc=25):

13500

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

90°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

Ingen

102083-01-1

74

13500

3000

80

90°

Hurtigkobling

Stål

Lens

1700.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

12970

Lumen LED (tc=25)

13500

Spredningsvinkel [°]

90°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

74

Lyseffekt [lm/W]

175

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102086-00-1

Effekt [W]:

42

Lumen LED (Tc=25):

8000

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1420.0

Dimmetype:

Ingen

102086-00-1

42

8000

4000

80

70°

Hurtigkobling

Stål

Lens

1420.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1420

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

3.35

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7630

Lumen LED (tc=25)

8000

Spredningsvinkel [°]

70°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

182

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102086-01-1

Effekt [W]:

42

Lumen LED (Tc=25):

8000

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

90°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1420.0

Dimmetype:

Ingen

102086-01-1

42

8000

4000

80

90°

Hurtigkobling

Stål

Lens

1420.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1420

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

3.35

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7600

Lumen LED (tc=25)

8000

Spredningsvinkel [°]

90°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

181

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102086-01-1-ddd

Effekt [W]:

42

Lumen LED (Tc=25):

8000

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

90°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1420.0

Dimmetype:

DALI2

102086-01-1-ddd

42

8000

4000

80

90°

Hurtigkobling

Stål

Lens

1420.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1420

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

3.35

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7660

Lumen LED (tc=25)

8000

Spredningsvinkel [°]

90°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

DALI2

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

181

Maks. belastning pr. kurs - B10

15

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

25

Maks. belastning pr. kurs - C16

40

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

25

Startstrøm tid [µs]

300

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102087-00-1

Effekt [W]:

42

Lumen LED (Tc=25):

8200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

Ingen

102087-00-1

42

8200

4000

80

70°

Hurtigkobling

Stål

Lens

1700.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7880

Lumen LED (tc=25)

8200

Spredningsvinkel [°]

70°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

188

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

300

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102087-00-1-ddd

Effekt [W]:

42

Lumen LED (Tc=25):

8200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

DALI2

102087-00-1-ddd

42

8200

4000

80

70°

Hurtigkobling

Stål

Lens

1700.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7880

Lumen LED (tc=25)

8200

Spredningsvinkel [°]

70°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

DALI2

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

42

Lyseffekt [lm/W]

188

Maks. belastning pr. kurs - B10

15

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

25

Maks. belastning pr. kurs - C16

40

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

25

Startstrøm tid [µs]

300

Strøm LED [mA]

300

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102088-00-1

Effekt [W]:

74

Lumen LED (Tc=25):

14200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

Ingen

102088-00-1

74

14200

4000

80

70°

Hurtigkobling

Stål

Lens

1700.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

13580

Lumen LED (tc=25)

14200

Spredningsvinkel [°]

70°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

74

Lyseffekt [lm/W]

184

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102088-00-1-ddd

Effekt [W]:

74

Lumen LED (Tc=25):

14200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

70°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

DALI2

102088-00-1-ddd

74

14200

4000

80

70°

Hurtigkobling

Stål

Lens

1700.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

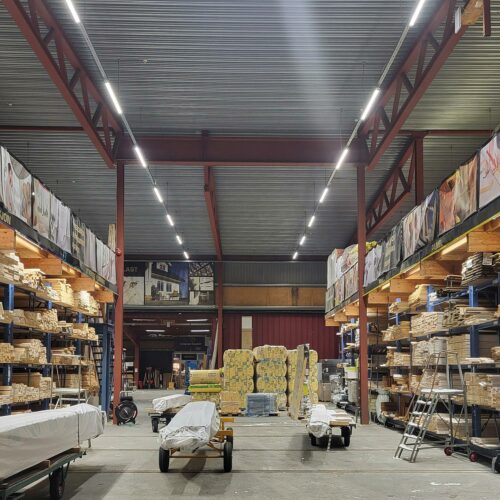

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

13580

Lumen LED (tc=25)

14200

Spredningsvinkel [°]

70°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

DALI2

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

74

Lyseffekt [lm/W]

184

Maks. belastning pr. kurs - B10

15

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

25

Maks. belastning pr. kurs - C16

40

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

25

Startstrøm tid [µs]

280

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102088-01-1

Effekt [W]:

74

Lumen LED (Tc=25):

14200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

90°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

Ingen

102088-01-1

74

14200

4000

80

90°

Hurtigkobling

Stål

Lens

1700.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

13515

Lumen LED (tc=25)

14200

Spredningsvinkel [°]

90°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

74

Lyseffekt [lm/W]

182

Maks. belastning pr. kurs - B10

16

Maks. belastning pr. kurs - B16

26

Maks. belastning pr. kurs - C10

27

Maks. belastning pr. kurs - C16

43

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

41

Startstrøm tid [µs]

124

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Z line

Art. No. 102088-01-1-ddd

Effekt [W]:

74

Lumen LED (Tc=25):

14200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

90°

Lysstyring:

Hurtigkobling

Farge:

Stål

Diffusor:

Lens

Lengde [mm]:

1700.0

Dimmetype:

DALI2

102088-01-1-ddd

74

14200

4000

80

90°

Hurtigkobling

Stål

Lens

1700.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK02: Beskyttelse mot slag tilsvarende 0,25kg fra 80mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Z Line er en LED-armatur som er designet med fokus på å spare energi og samtidig være effektiv å montere. Det benytter seg av den nyeste LED-teknologien, noe som gir opptil 180 lm/W i lysstyrke.

Armaturen har 2,5mm2 gjennomgangskobling og hurtigkoblinger på begge ender, noe som gjør monteringen enkel og rask, siden armaturen ikke trenger å åpnes. Armaturen er laget av galvanisert stål og er tilgjengelig i to lengder; 1420mm med 42W i 3000K og 4000K og 1700mm med 42W og 72W i 3000K og 4000K.

Alle versjoner kan bestilles med DALI2.

Produkt

IP-grad

IP23

Vandal klasse

IK02

Farge

Stål

Lengde [mm]

1700

Bredde [mm]

86

Høyde [mm]

69

Vekt [kg]

4

Materiale

Stål

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

13515

Lumen LED (tc=25)

14200

Spredningsvinkel [°]

90°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

DALI2

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

74

Lyseffekt [lm/W]

182

Maks. belastning pr. kurs - B10

15

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

25

Maks. belastning pr. kurs - C16

40

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

25

Startstrøm tid [µs]

280

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

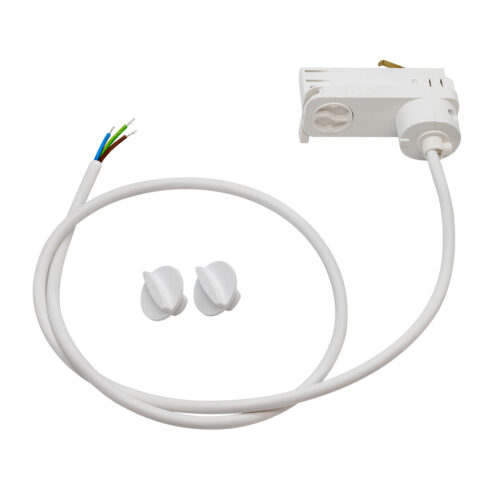

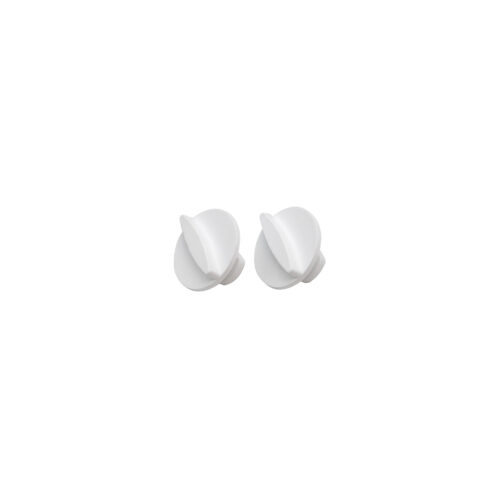

Tilbehør
