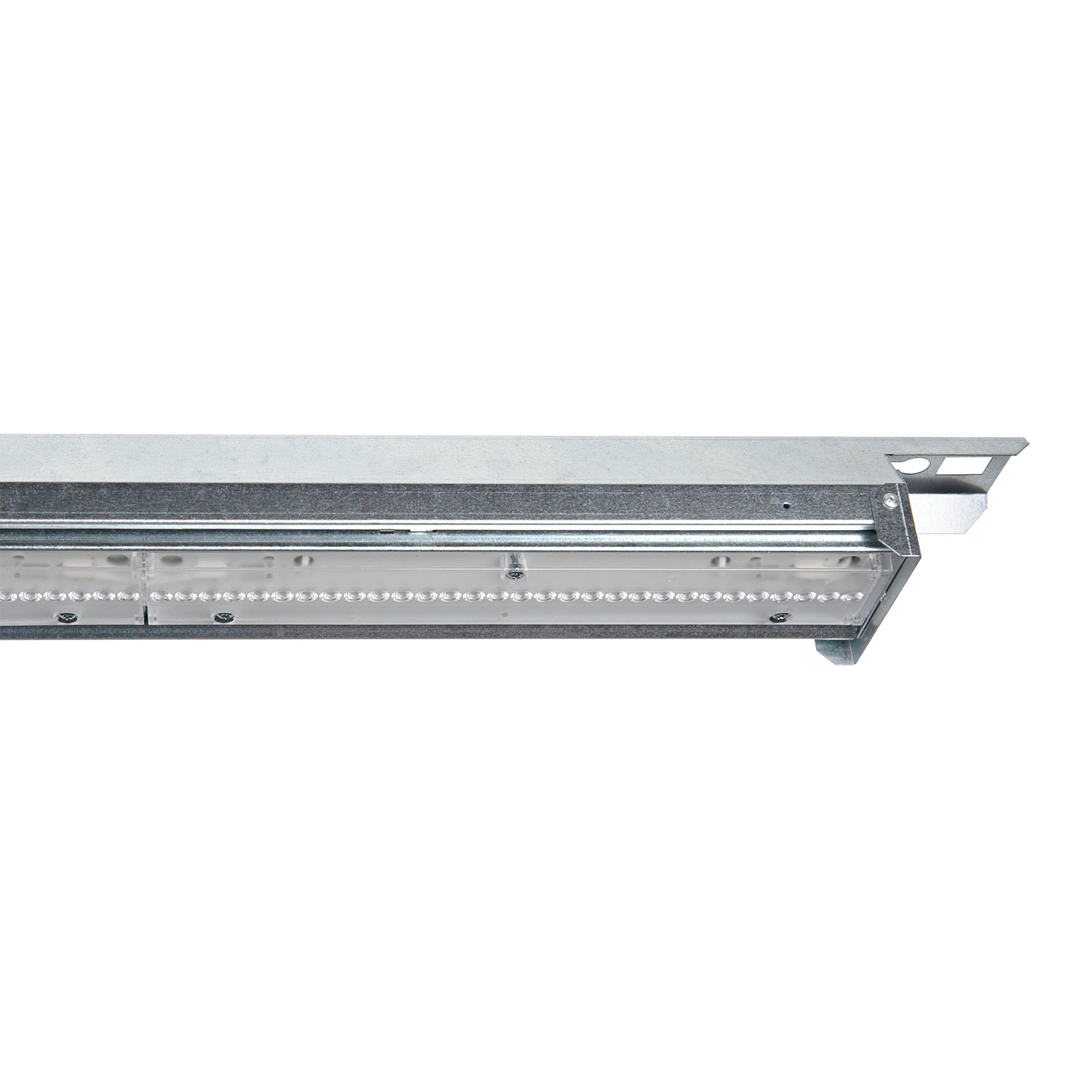

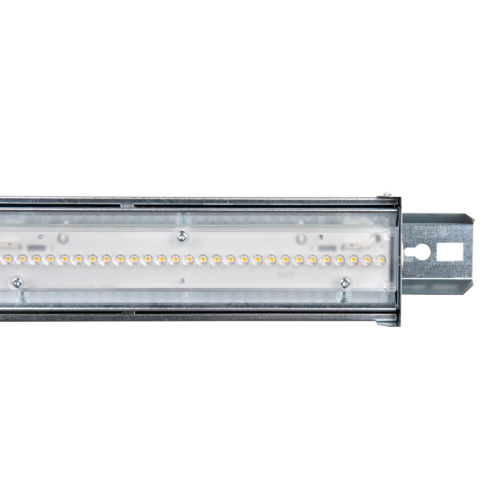

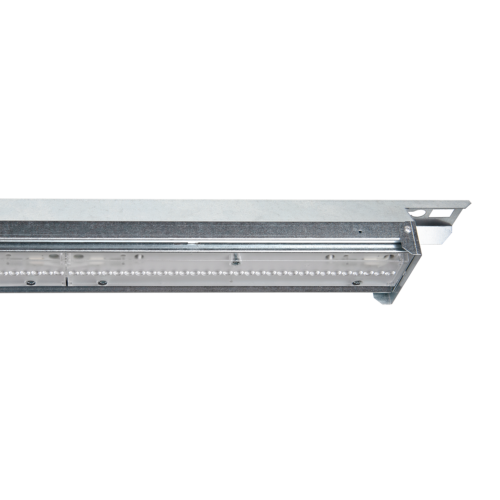

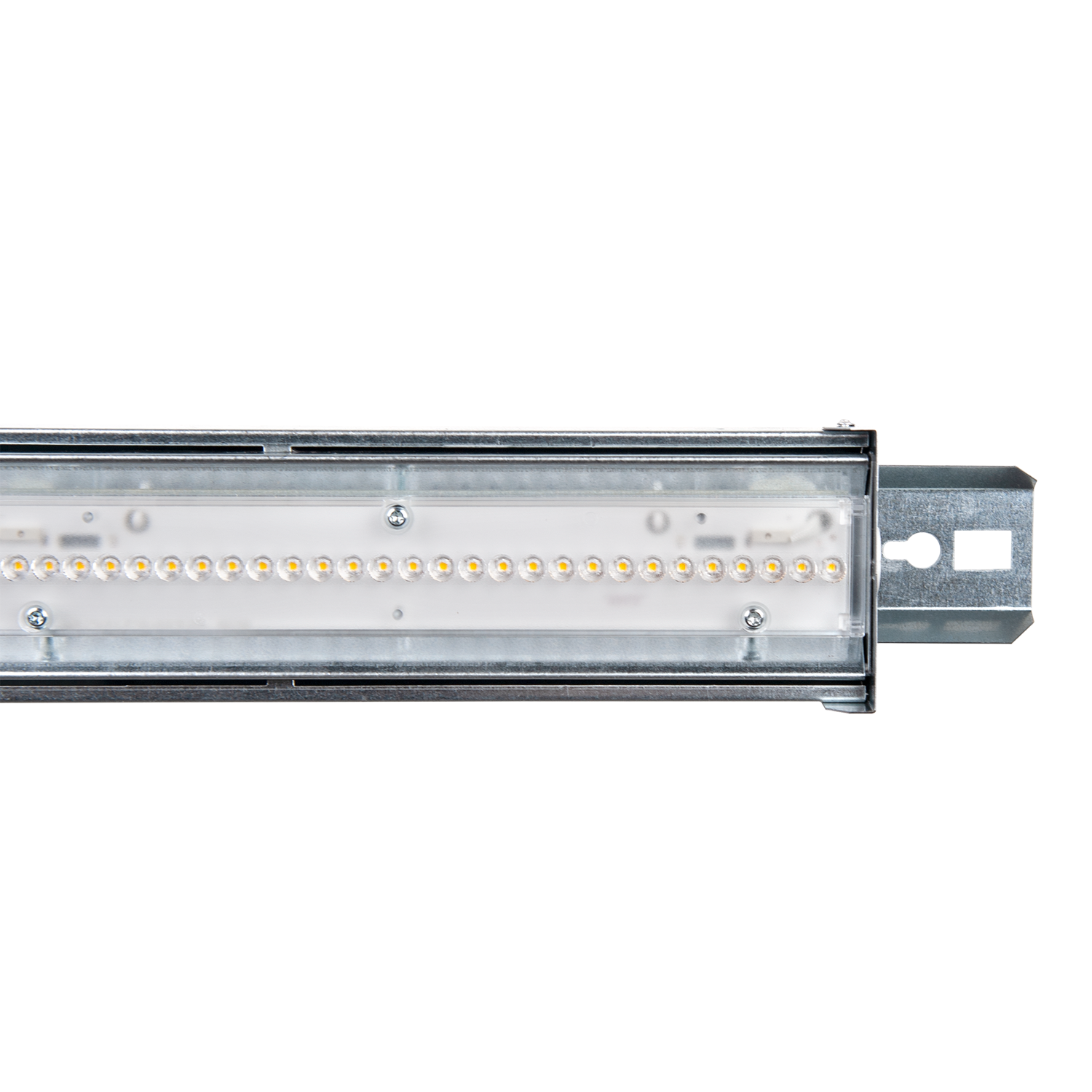

Bladeline Z

  • Høyeffektiv LED armatur
  • 3000K eller 4000K
  • Tilgjengelig med DALI2
Les mer

Vis varianter
Kategori:
CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Montering

Dokumentasjon

Familiedatablad Revit (.zip) Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP23

Vandal klasse

IK05

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

VARIANTVALG

Effekt [W]
Lumen LED (Tc=25)
Kelvin [K]
CRI [>]
Lysspredning [°]
Lysstyring
Farge
Lengde [mm]
Dimmetype
Diffusor
Art. No. Effekt [W]Lumen LED (Tc=25)Kelvin [K]CRI [>]Lysspredning [°]LysstyringFargeDiffusorLengde [mm]Dimmetype
Energimerking

Bladeline Z

Art. No. 101131-00-1

Effekt [W]:

42

Lumen LED (Tc=25):

7400

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

Medium

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

Ingen

101131-00-1

42

7400

3000

80

Medium

Hurtigkobling

Aluminium

1245.0

Ingen

Sortimentstatus: Lagervare

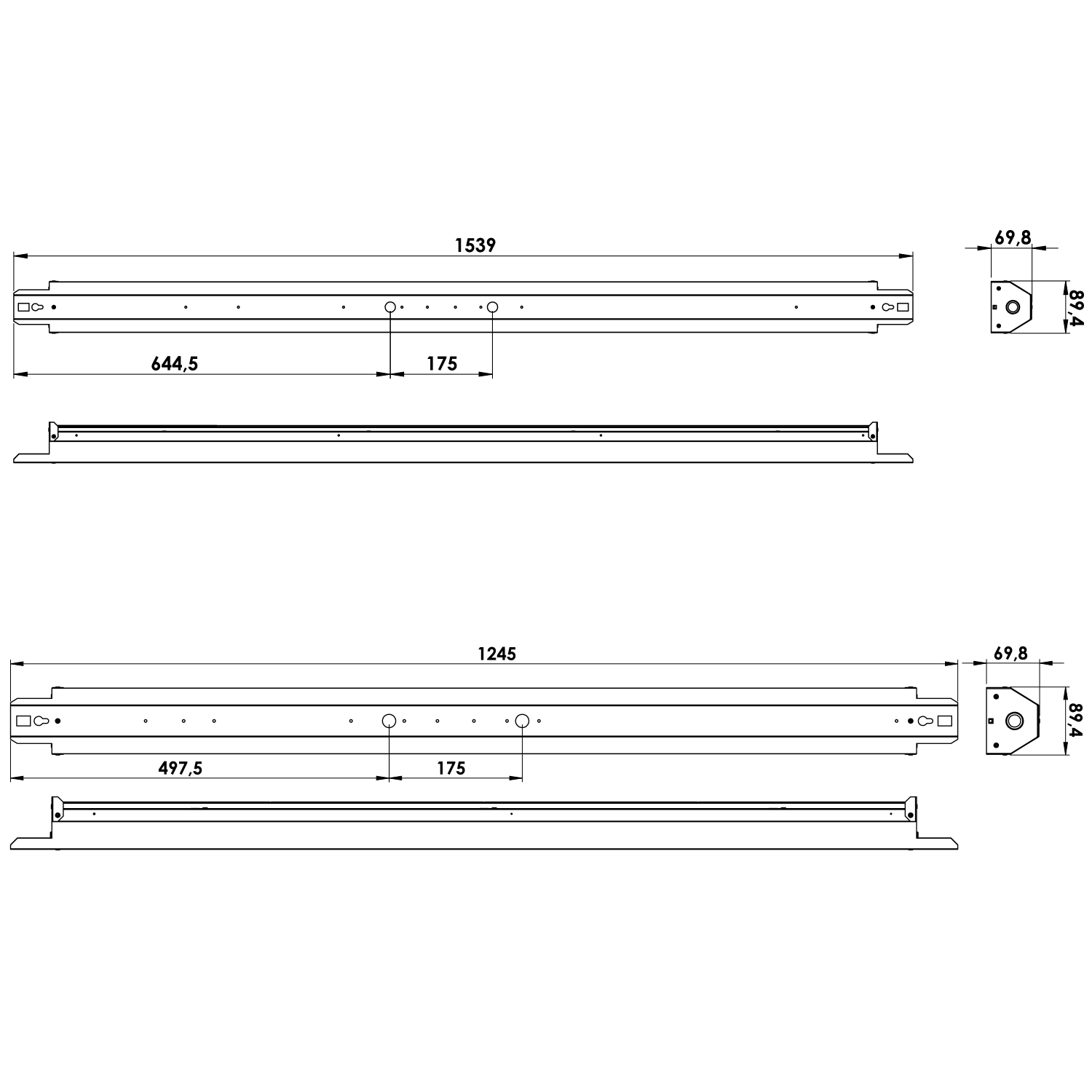

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

3.4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7166

Lumen LED (tc=25)

7400

Spredningsvinkel [°]

Medium

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

170

Maks. belastning pr. kurs - B10

21

Maks. belastning pr. kurs - B16

34

Maks. belastning pr. kurs - C10

35

Maks. belastning pr. kurs - C16

57

Lekkasjestrøm [mA]

0.3

Startstrøm Imax [A]

23

Startstrøm tid [µs]

176

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101131-00-1-ddd

Effekt [W]:

42

Lumen LED (Tc=25):

7400

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

Medium

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

DALI2

101131-00-1-ddd

42

7400

3000

80

Medium

Hurtigkobling

Aluminium

1245.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

3.4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7166

Lumen LED (tc=25)

7400

Spredningsvinkel [°]

Medium

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

170

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

21

Maks. belastning pr. kurs - C16

36

Lekkasjestrøm [mA]

0.21

Startstrøm Imax [A]

29

Startstrøm tid [µs]

180

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101131-01-1

Effekt [W]:

42

Lumen LED (Tc=25):

7400

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

Wide

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

Ingen

101131-01-1

42

7400

3000

80

Wide

Hurtigkobling

Aluminium

1245.0

Ingen

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7166

Lumen LED (tc=25)

7400

Spredningsvinkel [°]

Wide

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

170

Maks. belastning pr. kurs - B10

21

Maks. belastning pr. kurs - B16

34

Maks. belastning pr. kurs - C10

35

Maks. belastning pr. kurs - C16

57

Lekkasjestrøm [mA]

0.3

Startstrøm Imax [A]

23

Startstrøm tid [µs]

176

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101131-01-1-ddd

Effekt [W]:

42

Lumen LED (Tc=25):

7400

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

Wide

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

DALI2

101131-01-1-ddd

42

7400

3000

80

Wide

Hurtigkobling

Aluminium

1245.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7166

Lumen LED (tc=25)

7400

Spredningsvinkel [°]

Wide

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

170

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

21

Maks. belastning pr. kurs - C16

36

Lekkasjestrøm [mA]

0.21

Startstrøm Imax [A]

29

Startstrøm tid [µs]

180

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101133-00-1

Effekt [W]:

75

Lumen LED (Tc=25):

13000

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

Medium

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1539.0

Dimmetype:

Ingen

101133-00-1

75

13000

3000

80

Medium

Hurtigkobling

Aluminium

1539.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1539

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

3.4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

12411

Lumen LED (tc=25)

13000

Spredningsvinkel [°]

Medium

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

75

Lyseffekt [lm/W]

165

Maks. belastning pr. kurs - B10

9

Maks. belastning pr. kurs - B16

15

Maks. belastning pr. kurs - C10

16

Maks. belastning pr. kurs - C16

26

Lekkasjestrøm [mA]

0.3

Startstrøm Imax [A]

39

Startstrøm tid [µs]

166

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

140.6

Spenning ut, maks. [V]

142.6

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101133-00-1-ddd

Effekt [W]:

75

Lumen LED (Tc=25):

13000

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

Wide

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1539.0

Dimmetype:

DALI2

101133-00-1-ddd

75

13000

3000

80

Wide

Hurtigkobling

Aluminium

1539.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1539

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

12411

Lumen LED (tc=25)

13000

Spredningsvinkel [°]

Wide

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

75

Lyseffekt [lm/W]

165

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

21

Maks. belastning pr. kurs - C10

21

Maks. belastning pr. kurs - C16

35

Lekkasjestrøm [mA]

0.15

Startstrøm Imax [A]

29

Startstrøm tid [µs]

155

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

140.6

Spenning ut, maks. [V]

142.6

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101136-00-1

Effekt [W]:

42

Lumen LED (Tc=25):

7800

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

Medium

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

Ingen

101136-00-1

42

7800

4000

80

Medium

Hurtigkobling

Aluminium

1245.0

Ingen

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

3.4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7554

Lumen LED (tc=25)

7800

Spredningsvinkel [°]

Medium

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

179

Maks. belastning pr. kurs - B10

21

Maks. belastning pr. kurs - B16

34

Maks. belastning pr. kurs - C10

35

Maks. belastning pr. kurs - C16

57

Lekkasjestrøm [mA]

0.3

Startstrøm Imax [A]

23

Startstrøm tid [µs]

176

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101136-00-1-ddd

Effekt [W]:

42

Lumen LED (Tc=25):

7800

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

Medium

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

DALI2

101136-00-1-ddd

42

7800

4000

80

Medium

Hurtigkobling

Aluminium

1245.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

3.4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7554

Lumen LED (tc=25)

7800

Spredningsvinkel [°]

Medium

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

179

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

21

Maks. belastning pr. kurs - C16

36

Lekkasjestrøm [mA]

0.21

Startstrøm Imax [A]

29

Startstrøm tid [µs]

180

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101136-01-1

Effekt [W]:

42

Lumen LED (Tc=25):

7800

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

Wide

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

Ingen

101136-01-1

42

7800

4000

80

Wide

Hurtigkobling

Aluminium

1245.0

Ingen

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7544

Lumen LED (tc=25)

7800

Spredningsvinkel [°]

Wide

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

179

Maks. belastning pr. kurs - B10

21

Maks. belastning pr. kurs - B16

34

Maks. belastning pr. kurs - C10

35

Maks. belastning pr. kurs - C16

57

Lekkasjestrøm [mA]

0.3

Startstrøm Imax [A]

23

Startstrøm tid [µs]

176

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101136-01-1-ddd

Effekt [W]:

42

Lumen LED (Tc=25):

7800

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

Wide

Lysstyring:

Hurtigkobling

Farge:

Aluminium

Lengde [mm]:

1245.0

Dimmetype:

DALI2

101136-01-1-ddd

42

7800

4000

80

Wide

Hurtigkobling

Aluminium

1245.0

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1245

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

7544

Lumen LED (tc=25)

7800

Spredningsvinkel [°]

Wide

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

42

Lyseffekt [lm/W]

179

Maks. belastning pr. kurs - B10

13

Maks. belastning pr. kurs - B16

22

Maks. belastning pr. kurs - C10

21

Maks. belastning pr. kurs - C16

36

Lekkasjestrøm [mA]

0.21

Startstrøm Imax [A]

29

Startstrøm tid [µs]

180

Strøm LED [mA]

350

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

110.6

Spenning ut, maks. [V]

112.9

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101213-00-1

Effekt [W]:

75

Lumen LED (Tc=25):

13000

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

Medium

Lysstyring:

Hurtigkoblingx2

Farge:

Aluminium

Lengde [mm]:

1539.0

Dimmetype:

Ingen

101213-00-1

75

13000

3000

80

Medium

Hurtigkoblingx2

Aluminium

1539.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling som gjør den lettmontert.

Bladline Z leveres med forskjellige lumenpakker og reflektorer i enten 3000K eller 4000K. Leveres også med DALI2 driver.

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1539

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

3.4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

12411

Lumen LED (tc=25)

13000

Spredningsvinkel [°]

Medium

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

75

Lyseffekt [lm/W]

165

Maks. belastning pr. kurs - B10

9

Maks. belastning pr. kurs - B16

15

Maks. belastning pr. kurs - C10

16

Maks. belastning pr. kurs - C16

26

Lekkasjestrøm [mA]

0.3

Startstrøm Imax [A]

39

Startstrøm tid [µs]

166

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

140.6

Spenning ut, maks. [V]

142.6

MONTERING / TILKOBLING

Tilkobling

Hurtigkoblingx2

Montering

Utenpåliggende, Tak

Bladeline Z

Art. No. 101218-00-1

Effekt [W]:

75

Lumen LED (Tc=25):

13200

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

Medium

Lysstyring:

Hurtigkoblingx2

Farge:

Aluminium

Diffusor:

Lens

Lengde [mm]:

1539.0

Dimmetype:

Ingen

101218-00-1

75

13200

4000

80

Medium

Hurtigkoblingx2

Aluminium

Lens

1539.0

Ingen

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP23 - Regnsikker: Beskytter mot vannspray og regndråper ovenfra.IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Bladeline Z er en høyeffektiv LED armatur med opptil 179lm/w. Armaturen har hurtigkobling i begge ender av armaturen som gjør den lettmontert

Produkt

IP-grad

IP23

Vandal klasse

IK05

Farge

Aluminium

Lengde [mm]

1539

Bredde [mm]

90

Høyde [mm]

70

Vekt [kg]

3.4

Materiale

Aluminium

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

0 - 40

LYSTEKNISK

Lumen ut [lm]

13082

Lumen LED (tc=25)

13200

Spredningsvinkel [°]

Medium

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

Ingen

Flimmerfri

Ja

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

75

Lyseffekt [lm/W]

174

Maks. belastning pr. kurs - B10

9

Maks. belastning pr. kurs - B16

15

Maks. belastning pr. kurs - C10

16

Maks. belastning pr. kurs - C16

26

Lekkasjestrøm [mA]

0.3

Startstrøm Imax [A]

39

Startstrøm tid [µs]

166

Strøm LED [mA]

500

Gjennomkobling [mm2]

5x2,5

Spenning ut, min. [V]

140.6

Spenning ut, maks. [V]

142.6

MONTERING / TILKOBLING

Tilkobling

Hurtigkoblingx2

Montering

Utenpåliggende, Tak

Tilbehør
