Dokumentasjon
Familiedatablad
Alle filer (ZIP)
Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.
Produktinfo
SPESIFIKASJONER
Produkt
IP-grad
IP20
Lengde [mm]
330
Bredde [mm]
140
Høyde [mm]
176
Levetid [t]
L80B10: 60 000
Driftstemperatur [°C]
-20 - 50
LYSTEKNISK
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Spenning [V]
230V 50Hz
Isolasjonsklasse
3
Maks. belastning pr. kurs - B10
8
Maks. belastning pr. kurs - B16
16
Maks. belastning pr. kurs - C10
16
Maks. belastning pr. kurs - C16
32
Startstrøm Imax [A]
25
Startstrøm tid [µs]
250
MONTERING / TILKOBLING
Utsparing [mm]
310x160
Montering
Innfelt
VARIANTVALG
Effekt [W]
Lumen LED (Tc=25)
Kelvin [K]
CRI [>]
Lysspredning [°]
Farge
Diffusor
Lysstyring
Art. No.
Effekt [W]Lumen LED (Tc=25)Kelvin [K]CRI [>]Lysspredning [°]FargeDiffusorLysstyring
Energimerking

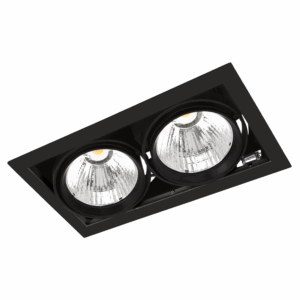

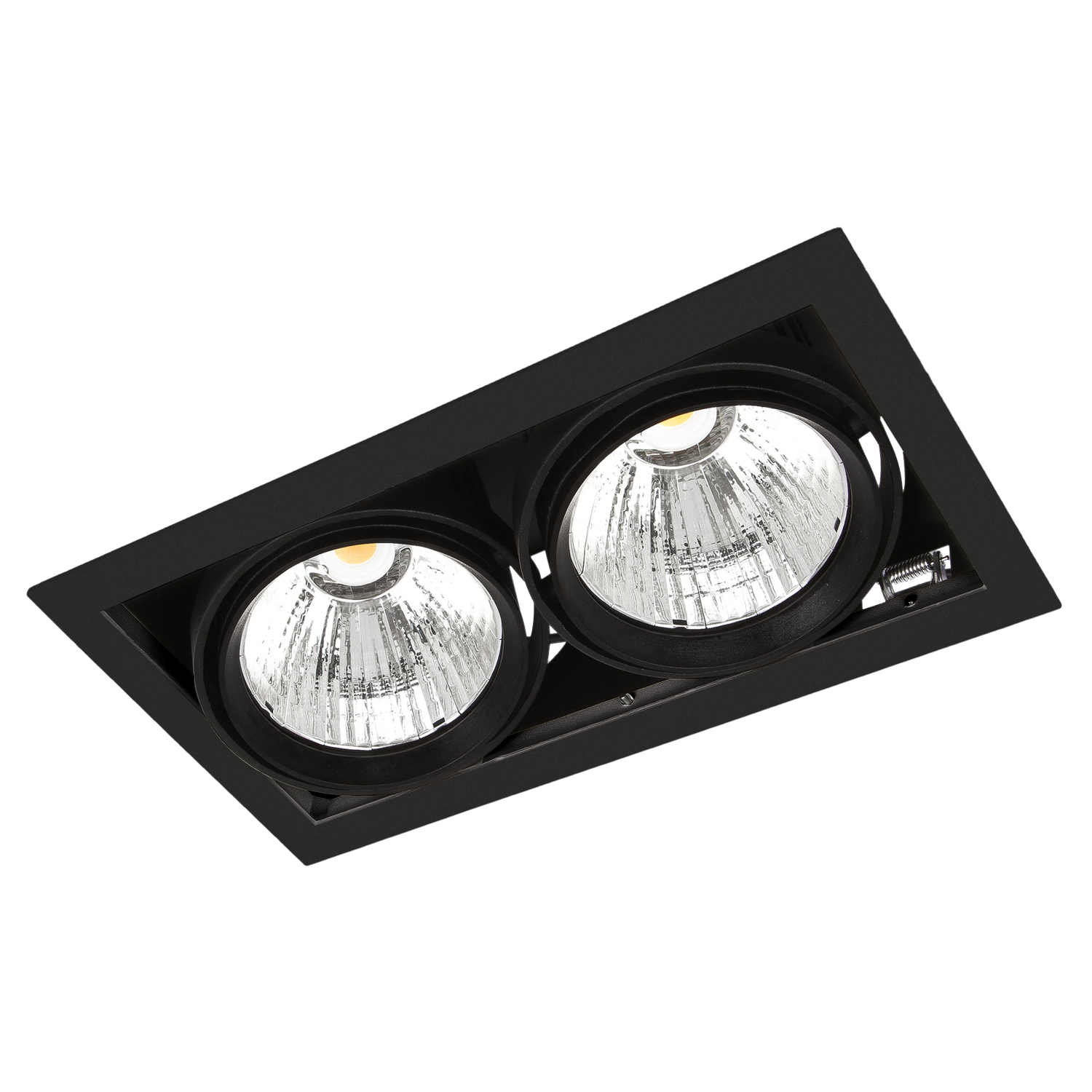

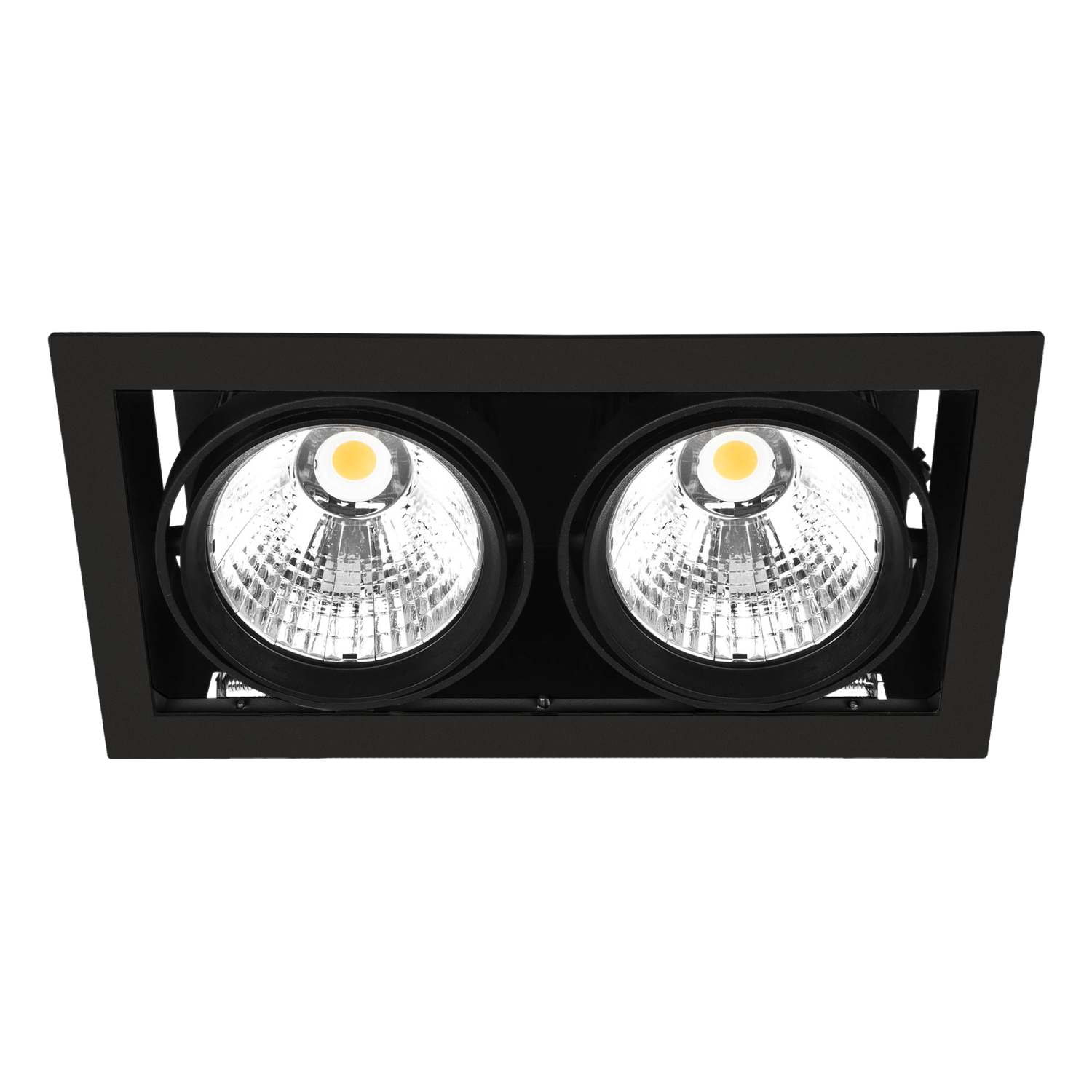

Manna double IP20 (cutout 310x160mm), hvit/sort
Art. No. 101252-40-2
Effekt [W]:
2x35
Lumen LED (Tc=25):
2x4100
Kelvin [K]:
3000
CRI [>]:
90
Lysspredning [°]:
40°
Farge:
Sort
Diffusor:
Klar
Lysstyring:
18i3x2
101252-40-2
2x35
2x4100
3000
90
40°
Sort
Klar
18i3x2
Sortimentstatus: Bestillingsvare

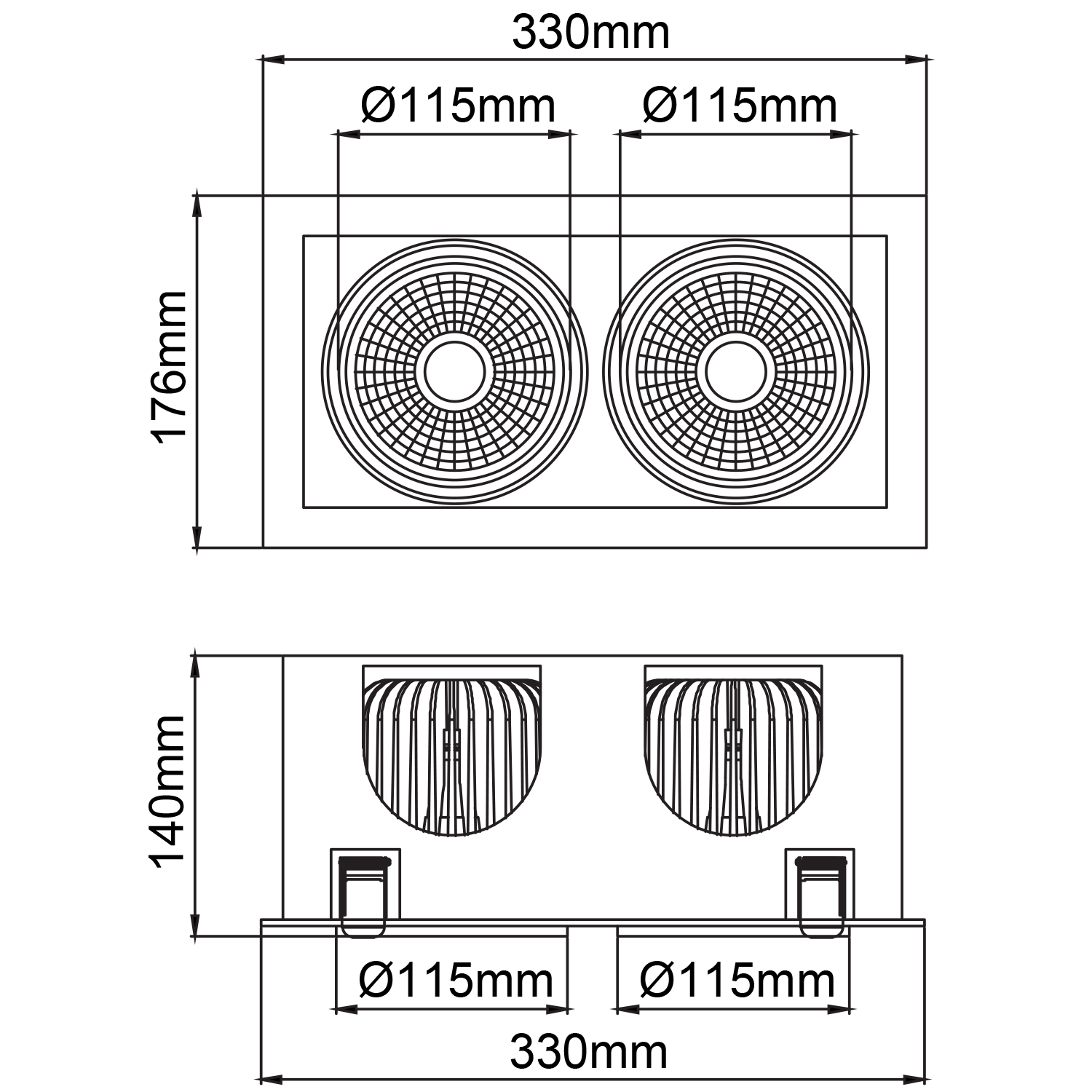

DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Produkt
IP-grad
IP20
Farge
Sort
Lengde [mm]
330
Bredde [mm]
140
Høyde [mm]
176
Levetid [t]
L80B10: 60 000
Driftstemperatur [°C]
-20 - 50
LYSTEKNISK
Lumen ut [lm]
2x4030
Lumen LED (tc=25)
2x4100
Spredningsvinkel [°]
40°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
90
Fargekode
930
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
3
Systemeffekt [W]
2x35
Lyseffekt [lm/W]
115
Maks. belastning pr. kurs - B10
8
Maks. belastning pr. kurs - B16
16
Maks. belastning pr. kurs - C10
16
Maks. belastning pr. kurs - C16
32
Startstrøm Imax [A]
25
Startstrøm tid [µs]
250
Strøm LED [mA]
900
Spenning ut, min. [V]
29.3
Spenning ut, maks. [V]
38.7
MONTERING / TILKOBLING
Tilkobling
18i3x2
Utsparing [mm]
310x160
Montering
Innfelt

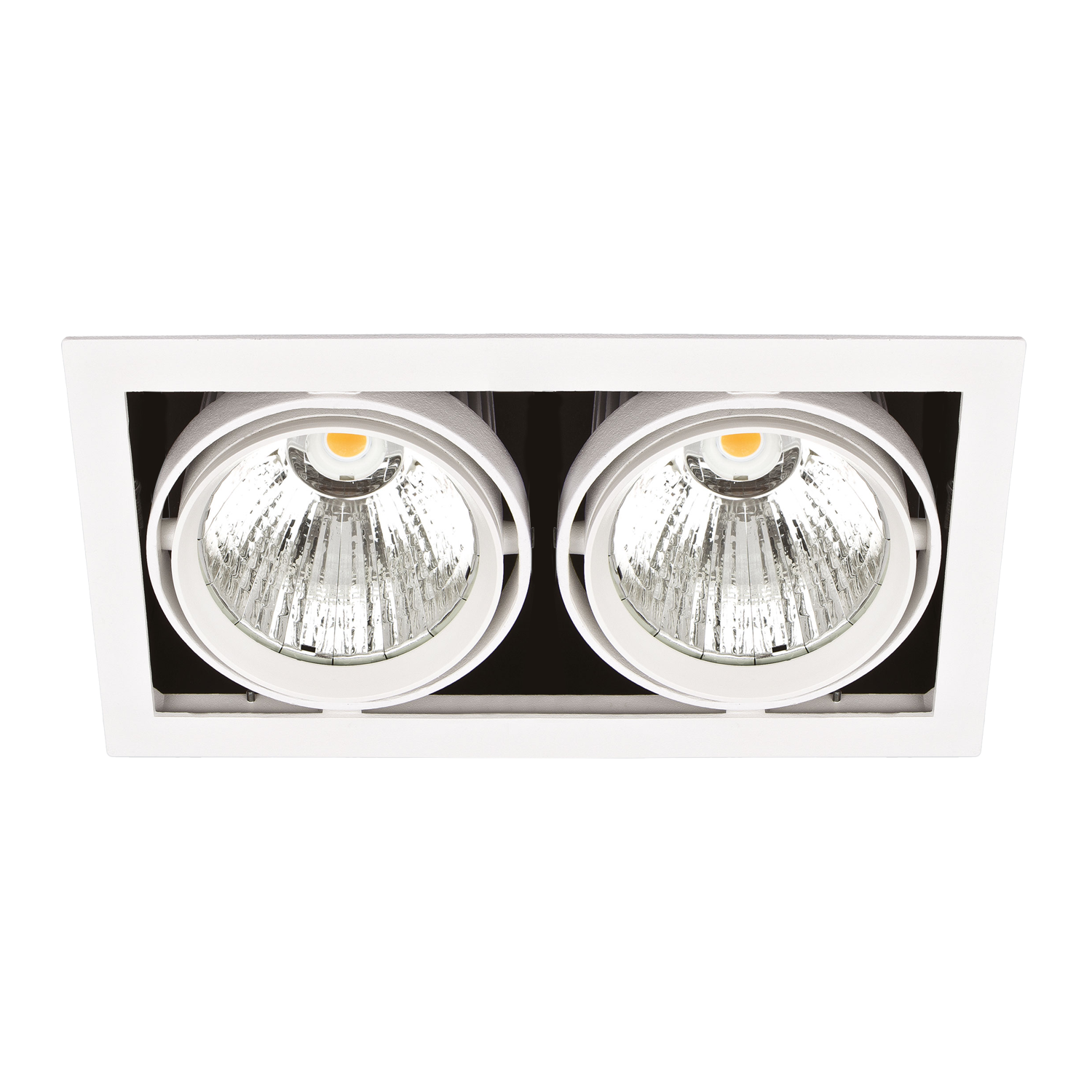

Manna double IP20 (cutout 310x160mm), hvit/sort
Art. No. 101252-40-3
Effekt [W]:
2x35
Lumen LED (Tc=25):
2x4100
Kelvin [K]:
3000
CRI [>]:
90
Lysspredning [°]:
40°
Farge:
Hvit
Diffusor:
Klar
Lysstyring:
18i3x2
101252-40-3
2x35
2x4100
3000
90
40°
Hvit
Klar
18i3x2
Sortimentstatus: Bestillingsvare
DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Produkt
IP-grad
IP20
Farge
Hvit
Lengde [mm]
330
Bredde [mm]
140
Høyde [mm]
176
Levetid [t]
L80B10: 60 000
Driftstemperatur [°C]
-20 - 50
LYSTEKNISK
Lumen ut [lm]
2x4030
Lumen LED (tc=25)
2x4100
Spredningsvinkel [°]
40°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
90
Fargekode
930
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
3
Systemeffekt [W]
2x35
Lyseffekt [lm/W]
115
Maks. belastning pr. kurs - B10
8
Maks. belastning pr. kurs - B16
16
Maks. belastning pr. kurs - C10
16
Maks. belastning pr. kurs - C16
32
Startstrøm Imax [A]
25
Startstrøm tid [µs]
250
Strøm LED [mA]
900
Spenning ut, min. [V]
29.3
Spenning ut, maks. [V]
38.7
MONTERING / TILKOBLING
Tilkobling
18i3x2
Utsparing [mm]
310x160
Montering
Innfelt
Manna double IP20 (cutout 310x160mm), hvit/sort
Art. No. 101253-40-2
Effekt [W]:
2x35
Lumen LED (Tc=25):
2x4400
Kelvin [K]:
3500
CRI [>]:
90
Lysspredning [°]:
40°
Farge:
Sort
Diffusor:
Klar
Lysstyring:
18i3x2
101253-40-2
2x35
2x4400
3500
90
40°
Sort
Klar
18i3x2
Sortimentstatus: Bestillingsvare
DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Produkt
IP-grad
IP20
Farge
Sort
Lengde [mm]
330
Bredde [mm]
140
Høyde [mm]
176
Levetid [t]
L80B10: 60 000
Driftstemperatur [°C]
-20 - 50
LYSTEKNISK
Lumen ut [lm]
2x4170
Lumen LED (tc=25)
2x4400
Spredningsvinkel [°]
40°
Fargetemperatur [K]
3500
Fargegjengivelse [CRI/Ra]
90
Fargekode
935
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
3
Systemeffekt [W]
2x35
Lyseffekt [lm/W]
119
Maks. belastning pr. kurs - B10
8
Maks. belastning pr. kurs - B16
16
Maks. belastning pr. kurs - C10
16
Maks. belastning pr. kurs - C16
32
Startstrøm Imax [A]
25
Startstrøm tid [µs]
250
Strøm LED [mA]
900
Spenning ut, min. [V]
30.6
Spenning ut, maks. [V]
39.2
MONTERING / TILKOBLING
Tilkobling
18i3x2
Utsparing [mm]
310x160
Montering
Innfelt
Manna double IP20 (cutout 310x160mm), hvit/sort
Art. No. 101253-40-3
Effekt [W]:
2x35
Lumen LED (Tc=25):
2x4400
Kelvin [K]:
3500
CRI [>]:
90
Lysspredning [°]:
40°
Farge:
Hvit
Diffusor:
Klar
Lysstyring:
18i3x2
101253-40-3
2x35
2x4400
3500
90
40°
Hvit
Klar
18i3x2
Sortimentstatus: Bestillingsvare
DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Produkt
IP-grad
IP20
Farge
Hvit
Lengde [mm]
330
Bredde [mm]
140
Høyde [mm]
176
Levetid [t]
L80B10: 60 000
Driftstemperatur [°C]
-20 - 50
LYSTEKNISK
Lumen ut [lm]
2x4170
Lumen LED (tc=25)
2x4400
Spredningsvinkel [°]
40°
Fargetemperatur [K]
3500
Fargegjengivelse [CRI/Ra]
90
Fargekode
935
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
3
Systemeffekt [W]
2x35
Lyseffekt [lm/W]
119
Maks. belastning pr. kurs - B10
8
Maks. belastning pr. kurs - B16
16
Maks. belastning pr. kurs - C10
16
Maks. belastning pr. kurs - C16
32
Startstrøm Imax [A]
25
Startstrøm tid [µs]
250
Strøm LED [mA]
900
Spenning ut, min. [V]
30.6
Spenning ut, maks. [V]
39.2
MONTERING / TILKOBLING
Tilkobling
18i3x2
Utsparing [mm]
310x160
Montering
Innfelt
