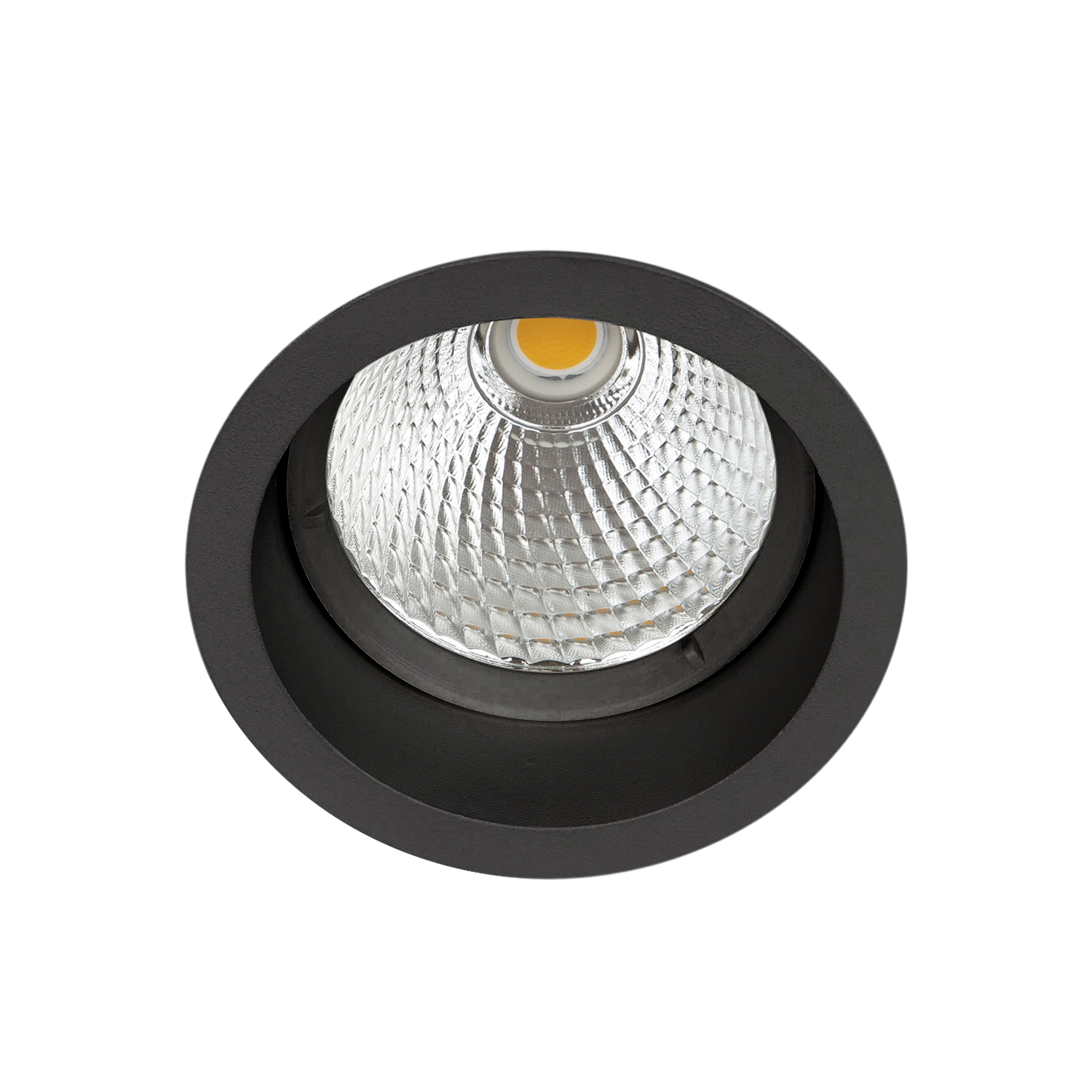

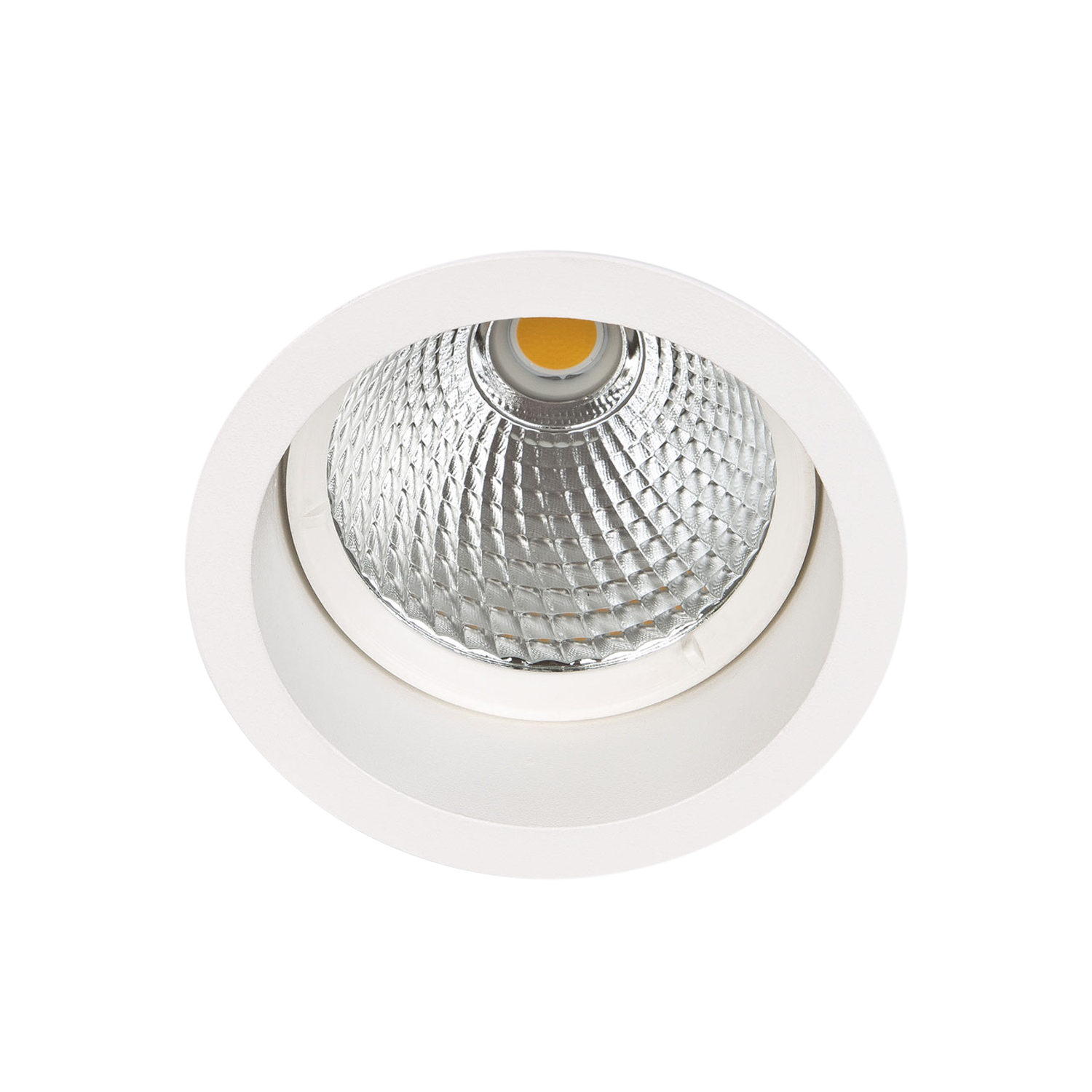

Trimo Mini IP20 (cutout 112mm), hvit/sort

Les mer

Vis varianter
CE-merketIP20: Innendørs bruk.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Dokumentasjon

Familiedatablad Dimensjonstegning Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP20

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Maks. belastning pr. kurs - B10

55

Maks. belastning pr. kurs - B16

90

Maks. belastning pr. kurs - C10

65

Maks. belastning pr. kurs - C16

100

Startstrøm Imax [A]

8

Startstrøm tid [µs]

100

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Utsparing [mm]

Ø112

Montering

Innfelt, Tak

VARIANTVALG

Effekt [W]
Lumen LED (Tc=25)
Kelvin [K]
CRI [>]
Lysspredning [°]
Farge
Diffusor
Lysstyring
Art. No. Effekt [W]Lumen LED (Tc=25)Kelvin [K]CRI [>]Lysspredning [°]FargeDiffusorLysstyring
Energimerking

Trimo Mini IP20 (cutout 112mm), hvit/sort

Art. No. 18020-7-24-2

Effekt [W]:

24

Lumen LED (Tc=25):

3650

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

24°

Farge:

Sort

Diffusor:

Klar

Lysstyring:

18i3 Hurtigkobling

18020-7-24-2

24

3650

3000

80

24°

Sort

Klar

18i3 Hurtigkobling

Sortimentstatus: Bestillingsvare

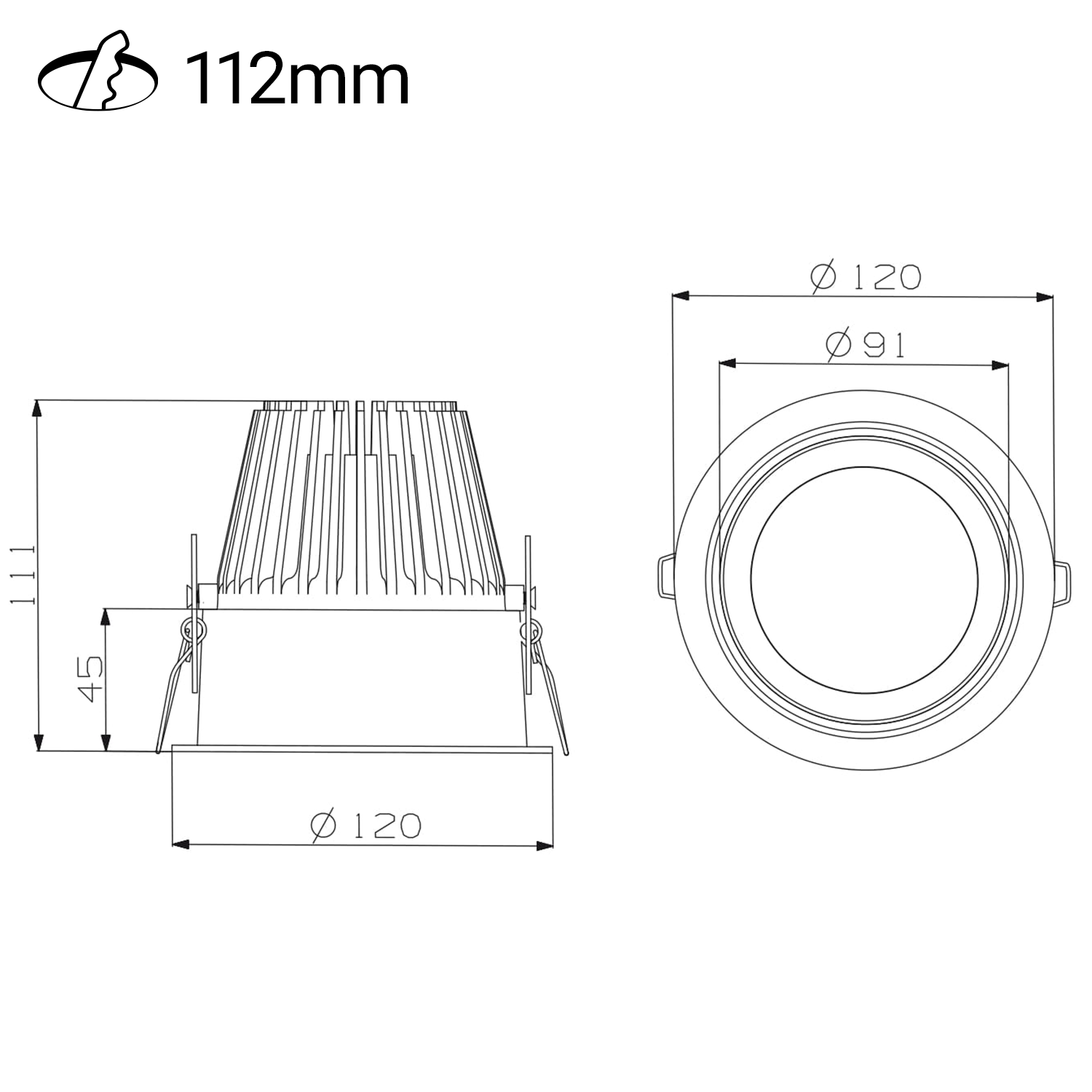

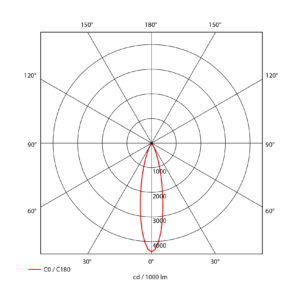

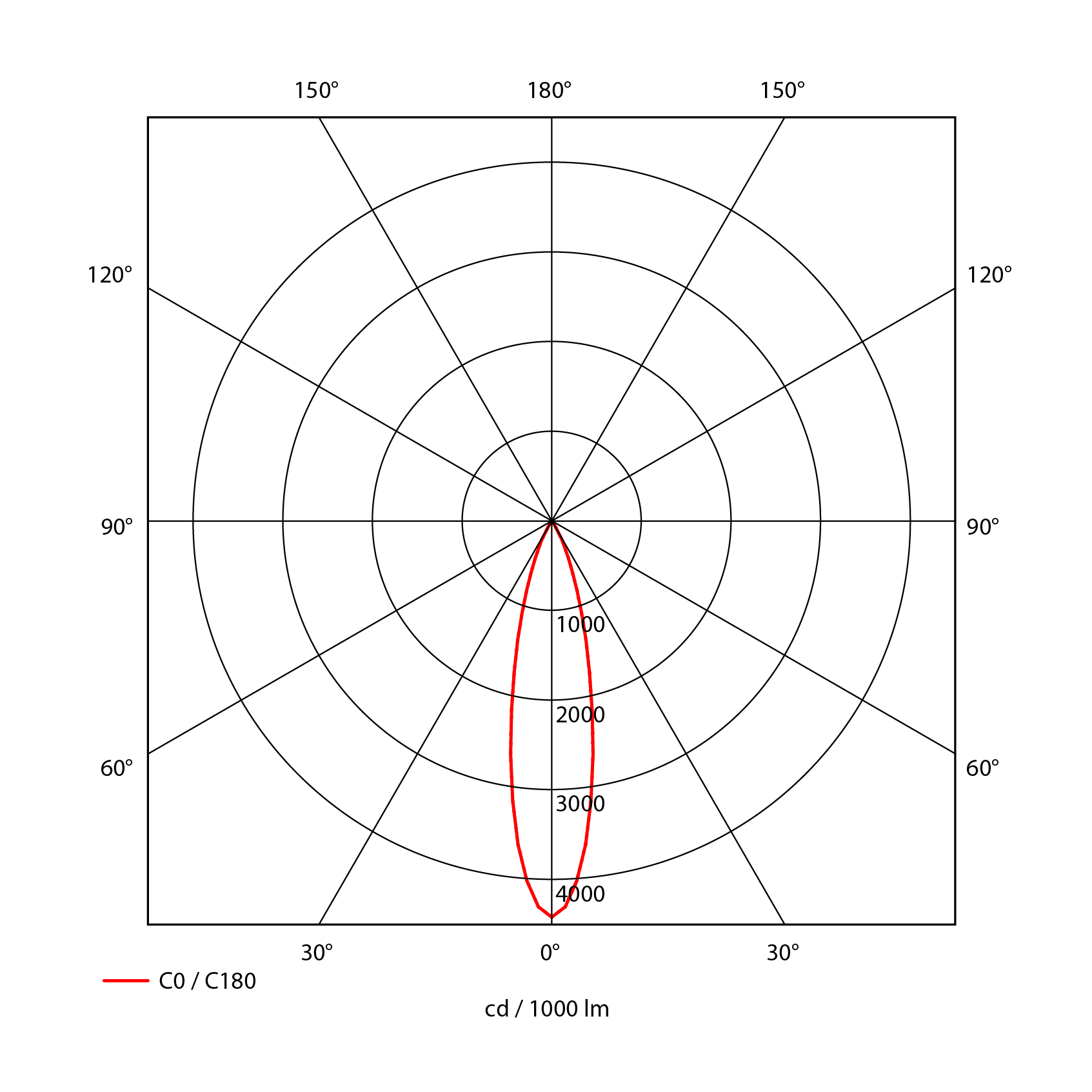

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Produkt

IP-grad

IP20

Farge

Sort

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Lumen ut [lm]

2940

Lumen LED (tc=25)

3650

Spredningsvinkel [°]

24°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Systemeffekt [W]

24

Lyseffekt [lm/W]

123

Maks. belastning pr. kurs - B10

55

Maks. belastning pr. kurs - B16

90

Maks. belastning pr. kurs - C10

65

Maks. belastning pr. kurs - C16

100

Startstrøm Imax [A]

8

Startstrøm tid [µs]

100

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

18i3 Hurtigkobling

Utsparing [mm]

Ø112

Montering

Innfelt, Tak

Trimo Mini IP20 (cutout 112mm), hvit/sort

Art. No. 18020-7-24-3

Effekt [W]:

24

Lumen LED (Tc=25):

3650

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

24°

Farge:

Hvit

Diffusor:

Klar

Lysstyring:

18i3 Hurtigkobling

18020-7-24-3

24

3650

3000

80

24°

Hvit

Klar

18i3 Hurtigkobling

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Lumen ut [lm]

2940

Lumen LED (tc=25)

3650

Spredningsvinkel [°]

24°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Systemeffekt [W]

24

Lyseffekt [lm/W]

123

Maks. belastning pr. kurs - B10

55

Maks. belastning pr. kurs - B16

90

Maks. belastning pr. kurs - C10

65

Maks. belastning pr. kurs - C16

100

Startstrøm Imax [A]

8

Startstrøm tid [µs]

100

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

18i3 Hurtigkobling

Utsparing [mm]

Ø112

Montering

Innfelt, Tak

Trimo Mini IP20 (cutout 112mm), hvit/sort

Art. No. 18020-7-30-3-ddd

Effekt [W]:

24

Lumen LED (Tc=25):

3650

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

30°

Farge:

Hvit

Diffusor:

Klar

Lysstyring:

18i5 DALI Hurtigkobling

18020-7-30-3-ddd

24

3650

3000

80

30°

Hvit

Klar

18i5 DALI Hurtigkobling

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Lumen ut [lm]

3050

Lumen LED (tc=25)

3650

Spredningsvinkel [°]

30°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

DALI

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Systemeffekt [W]

24

Lyseffekt [lm/W]

127

Maks. belastning pr. kurs - B10

19

Maks. belastning pr. kurs - B16

32

Maks. belastning pr. kurs - C10

31

Maks. belastning pr. kurs - C16

53

Lekkasjestrøm [mA]

0.15

Startstrøm Imax [A]

26

Startstrøm tid [µs]

151

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

18i5 DALI Hurtigkobling

Utsparing [mm]

Ø112

Montering

Innfelt, Tak

Trimo Mini IP20 (cutout 112mm), hvit/sort

Art. No. 18020-7-40-2-ddd

Effekt [W]:

24

Lumen LED (Tc=25):

3650

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

40°

Farge:

Sort

Diffusor:

Klar

Lysstyring:

18i5 DALI Hurtigkobling

18020-7-40-2-ddd

24

3650

3000

80

40°

Sort

Klar

18i5 DALI Hurtigkobling

DALI sertifisert

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Produkt

IP-grad

IP20

Farge

Sort

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Lumen ut [lm]

2890

Lumen LED (tc=25)

3650

Spredningsvinkel [°]

40°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

DALI

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Systemeffekt [W]

24

Lyseffekt [lm/W]

121

Maks. belastning pr. kurs - B10

19

Maks. belastning pr. kurs - B16

32

Maks. belastning pr. kurs - C10

31

Maks. belastning pr. kurs - C16

53

Lekkasjestrøm [mA]

0.15

Startstrøm Imax [A]

26

Startstrøm tid [µs]

151

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

18i5 DALI Hurtigkobling

Utsparing [mm]

Ø112

Montering

Innfelt, Tak

Trimo Mini IP20 (cutout 112mm), hvit/sort

Art. No. 18020-7-40-3

Effekt [W]:

24

Lumen LED (Tc=25):

3650

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

40°

Farge:

Hvit

Diffusor:

Klar

Lysstyring:

18i3 Hurtigkobling

18020-7-40-3

24

3650

3000

80

40°

Hvit

Klar

18i3 Hurtigkobling

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Lumen ut [lm]

2890

Lumen LED (tc=25)

3650

Spredningsvinkel [°]

40°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Systemeffekt [W]

24

Lyseffekt [lm/W]

121

Maks. belastning pr. kurs - B10

55

Maks. belastning pr. kurs - B16

90

Maks. belastning pr. kurs - C10

65

Maks. belastning pr. kurs - C16

100

Startstrøm Imax [A]

8

Startstrøm tid [µs]

100

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

18i3 Hurtigkobling

Utsparing [mm]

Ø112

Montering

Innfelt, Tak

Trimo Mini IP20 (cutout 112mm), hvit/sort

Art. No. 18020-7-40-3-ddd

Effekt [W]:

24

Lumen LED (Tc=25):

3650

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

40°

Farge:

Hvit

Diffusor:

Klar

Lysstyring:

18i5 DALI Hurtigkobling

18020-7-40-3-ddd

24

3650

3000

80

40°

Hvit

Klar

18i5 DALI Hurtigkobling

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Lumen ut [lm]

2890

Lumen LED (tc=25)

3650

Spredningsvinkel [°]

40°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

DALI

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Systemeffekt [W]

24

Lyseffekt [lm/W]

121

Maks. belastning pr. kurs - B10

19

Maks. belastning pr. kurs - B16

32

Maks. belastning pr. kurs - C10

31

Maks. belastning pr. kurs - C16

53

Lekkasjestrøm [mA]

0.15

Startstrøm Imax [A]

26

Startstrøm tid [µs]

151

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

18i5 DALI Hurtigkobling

Utsparing [mm]

Ø112

Montering

Innfelt, Tak

Trimo Mini IP20 (cutout 112mm), hvit/sort

Art. No. 18020-7-60-3-ddd

Effekt [W]:

24

Lumen LED (Tc=25):

3650

Kelvin [K]:

3000

CRI [>]:

80

Lysspredning [°]:

40°

Farge:

Hvit

Diffusor:

Klar

Lysstyring:

18i5 DALI Hurtigkobling

18020-7-60-3-ddd

24

3650

3000

80

40°

Hvit

Klar

18i5 DALI Hurtigkobling

A++ - A

Produktdatablad

A++ - A

Produktdatablad

DALI sertifisert

Sortimentstatus: Lagervare

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Trimo Mini er en serie downlights som har innfelt LED lys, den bruker et hullmål på 112mm i diameter, dette gjør at den kan gi et kraftfullt lys samtidig som den slipper ut minimalt med gjenskinn. Trimo Mini leveres med 18i3 tilkobling og kan suppleres med andre variasjoner av tilkoblinger.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

122

Høyde [mm]

110

Vekt [kg]

0.7

LYSTEKNISK

Lumen ut [lm]

2780

Lumen LED (tc=25)

3650

Spredningsvinkel [°]

40°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

DALI

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Sokkel

N/A

Systemeffekt [W]

24

Lyseffekt [lm/W]

116

Maks. belastning pr. kurs - B10

19

Maks. belastning pr. kurs - B16

32

Maks. belastning pr. kurs - C10

31

Maks. belastning pr. kurs - C16

53

Lekkasjestrøm [mA]

0.15

Startstrøm Imax [A]

26

Startstrøm tid [µs]

151

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

18i5 DALI Hurtigkobling

Utsparing [mm]

Ø112

Montering

Innfelt, Tak
