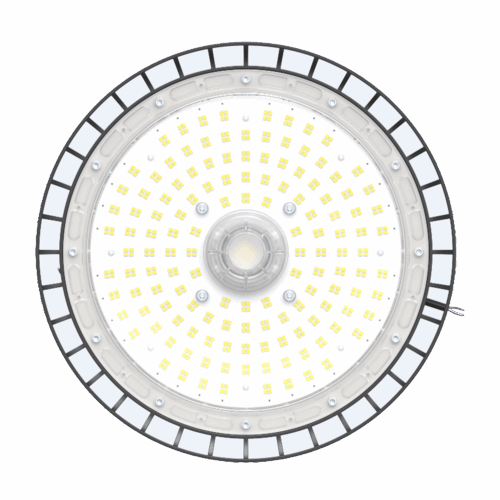

Ufo B High Bay 240W

  • Robust og allsidig armatur med høy ytelse
  • Leveres med 1-10V / PWM dimming eller DALI2
  • IP65 og IK08
Les mer

Vis varianter
Kategori: Stikkord:
CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

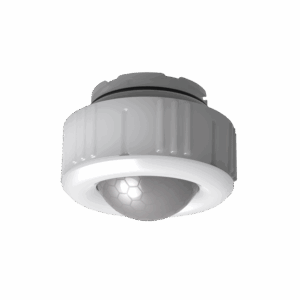

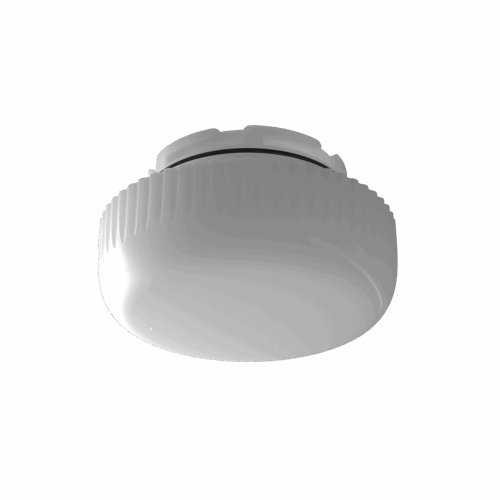

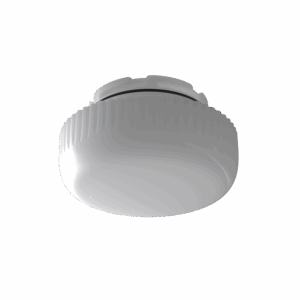

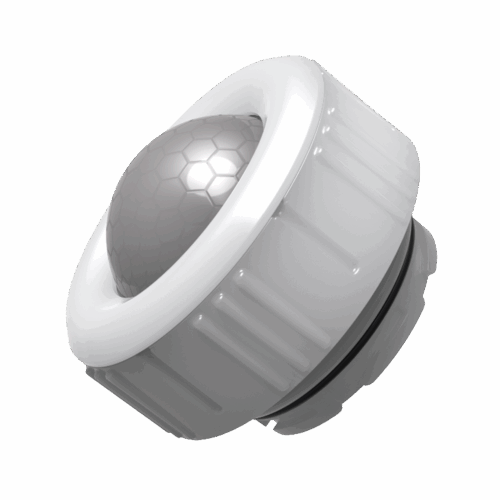

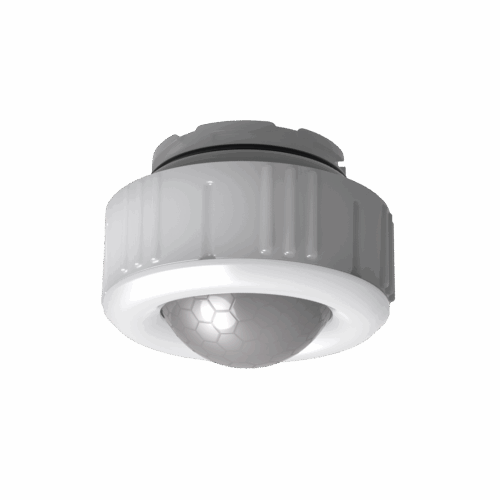

UFO B High Bay er en robust og allsidig armatur med høy ytelse. Med IP65 og IK08 klassifisering kan den benyttes i de fleste forhold. Leveres med 1-10V / PWM dimming eller DALI2. PIR eller Microwave sensor kan enkelt ettermonteres. På DALI versjon kan IKKE sensor modul benyttes.

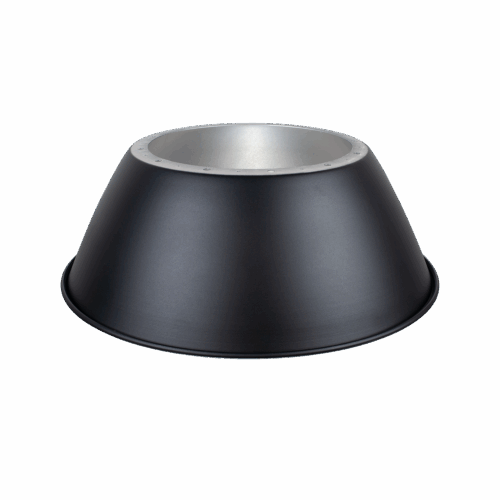

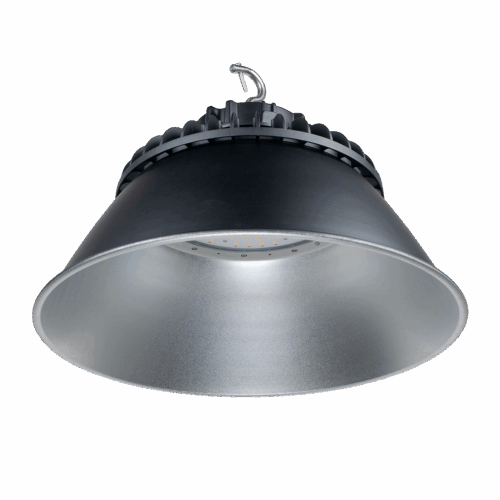

Se tilbehør for sensor moduler, lense optikk og lampeskjermer.

Dokumentasjon

Familiedatablad Produsentens datablad Revit (.zip) Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Sort

Bredde [mm]

340

Høyde [mm]

140

Vekt [kg]

3.95

Materiale

Aluminium

Levetid [t]

L80B50: 91 000

Driftstemperatur [°C]

-35 - 50

LYSTEKNISK

Spredningsvinkel [°]

120

Fargegjengivelse [CRI/Ra]

80

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

PWM, 1-10V

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

240

MONTERING / TILKOBLING

Tilkobling

18i3 0,4m + 2x0,4m Åpen ende

Montering

Nedhengt

VARIANTVALG

Effekt [W]
Lumen LED (Tc=25)
Kelvin [K]
CRI [>]
Lysspredning [°]
Lysstyring
Farge
Diffusor
Dimmetype
Art. No. Effekt [W]Lumen LED (Tc=25)Kelvin [K]CRI [>]Lysspredning [°]LysstyringFargeDiffusorLengde [mm]Dimmetype
Energimerking

Ufo B High Bay 240W

Art. No. 4224-01-2-ddd

Effekt [W]:

240

Lumen LED (Tc=25):

42600

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

120

Lysstyring:

18i3 0,4m + 2x0,4m Åpen ende

Farge:

Sort

Diffusor:

Lens

Dimmetype:

DALI2

4224-01-2-ddd

240

42600

4000

80

120

18i3 0,4m + 2x0,4m Åpen ende

Sort

Lens

DALI2

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

UFO B High Bay er en robust og allsidig armatur med høy ytelse. Med IP65 og IK08 klassifisering kan den benyttes i de fleste forhold. Leveres med 1-10V / PWM dimming eller DALI2. PIR eller Microwave sensor kan enkelt ettermonteres. På DALI versjon kan IKKE sensor modul benyttes.

Se tilbehør for sensor moduler, lense optikk og lampeskjermer.

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Sort

Bredde [mm]

340

Høyde [mm]

140

Vekt [kg]

3.95

Materiale

Aluminium

Levetid [t]

L80B50: 91 000

Driftstemperatur [°C]

-35 - 50

LYSTEKNISK

Lumen ut [lm]

38700

Lumen LED (tc=25)

42600

Spredningsvinkel [°]

120

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

240

Lyseffekt [lm/W]

161

Maks. belastning pr. kurs - B10

1

Maks. belastning pr. kurs - B16

2

Maks. belastning pr. kurs - C10

1

Maks. belastning pr. kurs - C16

3

Lekkasjestrøm [mA]

0.75

Startstrøm Imax [A]

90

Startstrøm tid [µs]

230

MONTERING / TILKOBLING

Tilkobling

18i3 0,4m + 2x0,4m Åpen ende

Montering

Nedhengt

Ufo B High Bay 240W

Art. No. 4224-02-2

Effekt [W]:

240

Lumen LED (Tc=25):

42600

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

120

Lysstyring:

18i3 0,4m + 2x0,4m Åpen ende

Farge:

Sort

Diffusor:

Lens

Dimmetype:

PWM, 1-10V

4224-02-2

240

42600

4000

80

120

18i3 0,4m + 2x0,4m Åpen ende

Sort

Lens

PWM, 1-10V

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

UFO B High Bay er en robust og allsidig armatur med høy ytelse. Med IP65 og IK08 klassifisering kan den benyttes i de fleste forhold. Leveres med 1-10V / PWM dimming eller DALI2. PIR eller Microwave sensor kan enkelt ettermonteres. På DALI versjon kan IKKE sensor modul benyttes.

Se tilbehør for sensor moduler, lense optikk og lampeskjermer.

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Sort

Bredde [mm]

340

Høyde [mm]

140

Vekt [kg]

3.95

Materiale

Aluminium

Levetid [t]

L80B50: 91 000

Driftstemperatur [°C]

-35 - 50

LYSTEKNISK

Lumen ut [lm]

38700

Lumen LED (tc=25)

42600

Spredningsvinkel [°]

120

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

PWM, 1-10V

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

240

Lyseffekt [lm/W]

161

Maks. belastning pr. kurs - B10

4

Maks. belastning pr. kurs - B16

7

Maks. belastning pr. kurs - C10

7

Maks. belastning pr. kurs - C16

12

Lekkasjestrøm [mA]

5

Startstrøm Imax [A]

80

Startstrøm tid [µs]

256

MONTERING / TILKOBLING

Tilkobling

18i3 0,4m + 2x0,4m Åpen ende

Montering

Nedhengt

Ufo B High Bay 240W

Art. No. 4224-02-F-2

Effekt [W]:

240

Lumen LED (Tc=25):

42600

Kelvin [K]:

4000

CRI [>]:

80

Lysspredning [°]:

120

Lysstyring:

18i3 0,4m + 2x0,4m Åpen ende

Farge:

Sort

Diffusor:

Lens

Dimmetype:

PWM, 1-10V

4224-02-F-2

240

42600

4000

80

120

18i3 0,4m + 2x0,4m Åpen ende

Sort

Lens

PWM, 1-10V

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK08: Beskyttelse mot slag tilsvarende 1,7kg fra 300mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

UFO B High Bay er en robust og allsidig armatur med høy ytelse. Med IP65 og IK08 klassifisering kan den benyttes i de fleste forhold. Leveres med 1-10V / PWM dimming eller DALI2. PIR eller Microwave sensor kan enkelt ettermonteres. På DALI versjon kan IKKE sensor modul benyttes.

Se tilbehør for sensor moduler, lense optikk og lampeskjermer.

Produkt

IP-grad

IP65

Vandal klasse

IK08

Farge

Sort

Bredde [mm]

340

Høyde [mm]

140

Vekt [kg]

3.95

Materiale

Aluminium

Levetid [t]

L80B50: 91 000

Driftstemperatur [°C]

-35 - 50

LYSTEKNISK

Lumen ut [lm]

38700

Lumen LED (tc=25)

42600

Spredningsvinkel [°]

120

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Lyskilde

LED (innebygget)

Optikk

Lens

ELEKTRISK DATA

Dimmetype

PWM, 1-10V

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

240

Lyseffekt [lm/W]

161

Maks. belastning pr. kurs - B10

4

Maks. belastning pr. kurs - B16

7

Maks. belastning pr. kurs - C10

7

Maks. belastning pr. kurs - C16

12

Lekkasjestrøm [mA]

5

Startstrøm Imax [A]

80

Startstrøm tid [µs]

256

MONTERING / TILKOBLING

Tilkobling

18i3 0,4m + 2x0,4m Åpen ende

Montering

Nedhengt

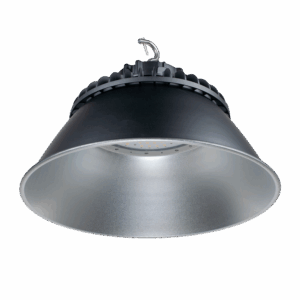

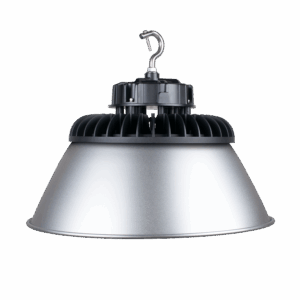

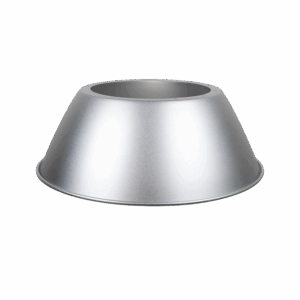

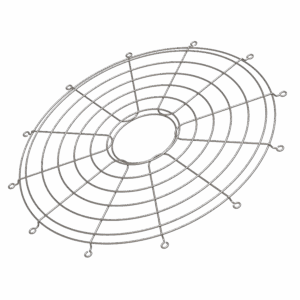

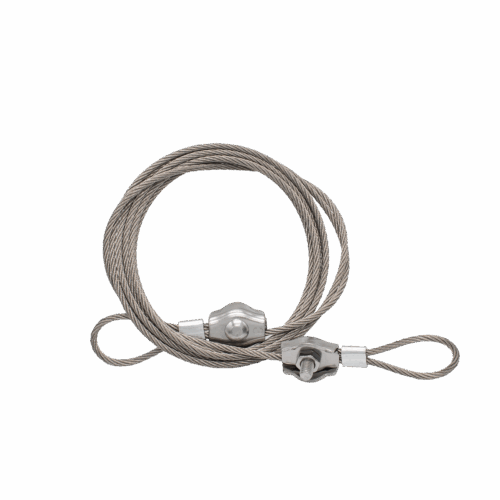

Tilbehør
