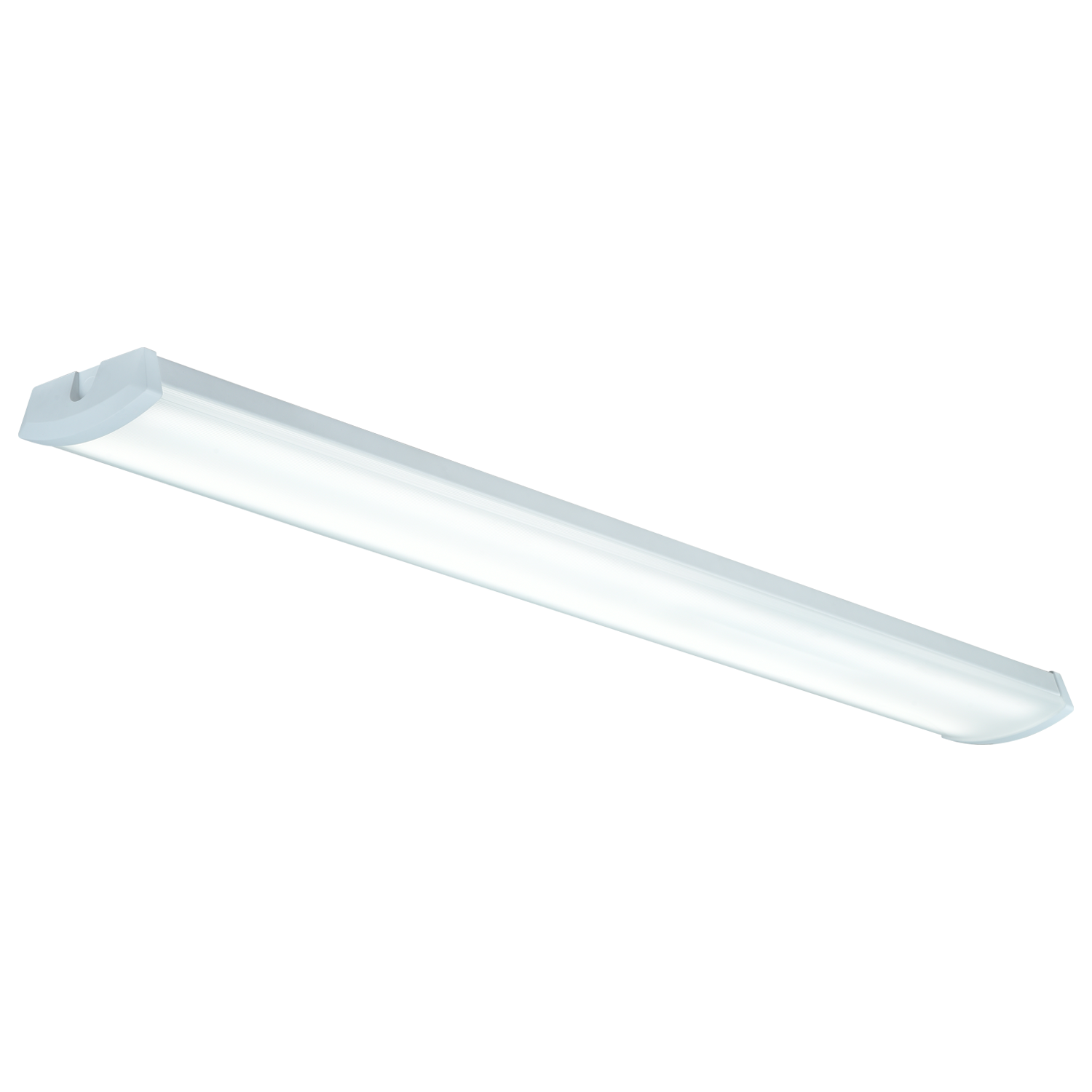

Universal IP44

  • Sprutsikker IP44 LED-armatur
  • Armaturhus i stål
  • Leveres både med og uten sensor
Les mer

Vis varianter
CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk.

Endestykker i sprøytestøpt PC og avdekning i opal PMMA.

Dokumentasjon

Familiedatablad Revit (.zip) Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP44

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

VARIANTVALG

Kelvin [K]
CRI [>]
Farge
Diffusor
Lengde [mm]
Bredde [mm]
Lysspredning [°]
IP-grad
Lumen LED (Tc=25)
Art. No. Kelvin [K]CRI [>]FargeDiffusorLengde [mm]Bredde [mm]Lysspredning [°]IP-gradLumen LED (Tc=25)
Energimerking

Universal IP44

Art. No. 8070-105-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

600.0

Bredde [mm]:

160.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

2000

8070-105-3

3000

80

Hvit

PMMA Opal

600.0

160.0

105°

IP44

2000

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk.

Endestykker i sprøytestøpt PC og avdekning i opal PMMA.

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

600

Bredde [mm]

160

Høyde [mm]

50

Vekt [kg]

1.4

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

1782

Lumen LED (tc=25)

2000

Spredningsvinkel [°]

105°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

16

Lyseffekt [lm/W]

117

Maks. belastning pr. kurs - B10

45

Maks. belastning pr. kurs - B16

72

Maks. belastning pr. kurs - C10

70

Maks. belastning pr. kurs - C16

112

Startstrøm Imax [A]

11.6

Startstrøm tid [µs]

220

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Universal IP44 Sensor

Art. No. 8070-MW-105-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

600.0

Bredde [mm]:

150.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

2000

8070-MW-105-3

3000

80

Hvit

PMMA Opal

600.0

150.0

105°

IP44

2000

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk. Endestykker i sprøytestøpt PVC og avdekning i opal polykarbonat.
Sensor innstillingen justeres via dipswitch. Velg mellom følgende innstillinger:
Sensor følsomhet: 10%, 25%, 50%, 75% eller 100%.
Lys hold tid: 5s, 30s, 90s, 3min, 20min eller 30min
Dagslyssensor: 2lux, 10lux, 25lux, 50lux eller av.
Fabrikkinnstilling: 100% følsomhet, hold tid 5sekunder og daglyssensor av:

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

600

Bredde [mm]

150

Høyde [mm]

59

Vekt [kg]

1.4

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

1782

Lumen LED (tc=25)

2000

Spredningsvinkel [°]

105°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

Sensor (MW)

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

16

Lyseffekt [lm/W]

117

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Universal IP44 DALI

Art. No. 8071-105-3-ddd

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

1200.0

Bredde [mm]:

160.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

4000

8071-105-3-ddd

3000

80

Hvit

PMMA Opal

1200.0

160.0

105°

IP44

4000

DALI2 sertifisert

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk.

Endestykker i sprøytestøpt PC og avdekning i opal PMMA.

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

1200

Bredde [mm]

160

Høyde [mm]

50

Vekt [kg]

2.9

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

3650

Lumen LED (tc=25)

4000

Spredningsvinkel [°]

105°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

31

Lyseffekt [lm/W]

117

Maks. belastning pr. kurs - B10

15

Maks. belastning pr. kurs - B16

24

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

20

Startstrøm tid [µs]

200

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Universal IP44 Sensor

Art. No. 8071-MW-105-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

1200.0

Bredde [mm]:

150.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

4000

8071-MW-105-3

3000

80

Hvit

PMMA Opal

1200.0

150.0

105°

IP44

4000

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk. Endestykker i sprøytestøpt PVC og avdekning i opal polykarbonat.
Sensor innstillingen justeres via dipswitch. Velg mellom følgende innstillinger:
Sensor følsomhet: 10%, 25%, 50%, 75% eller 100%.
Lys hold tid: 5s, 30s, 90s, 3min, 20min eller 30min
Dagslyssensor: 2lux, 10lux, 25lux, 50lux eller av.
Fabrikkinnstilling: 100% følsomhet, hold tid 5sekunder og daglyssensor av:

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

1200

Bredde [mm]

150

Høyde [mm]

59

Vekt [kg]

2.9

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

3650

Lumen LED (tc=25)

4000

Spredningsvinkel [°]

105°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

Sensor (MW)

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

31

Lyseffekt [lm/W]

117

Maks. belastning pr. kurs - B10

20

Maks. belastning pr. kurs - B16

32

Maks. belastning pr. kurs - C10

32

Maks. belastning pr. kurs - C16

54

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

16

Startstrøm tid [µs]

100

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Universal IP44

Art. No. 8076-105-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

1200.0

Bredde [mm]:

160.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

4200

8076-105-3

4000

80

Hvit

PMMA Opal

1200.0

160.0

105°

IP44

4200

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk.

Endestykker i sprøytestøpt PC og avdekning i opal PMMA.

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

1200

Bredde [mm]

160

Høyde [mm]

50

Vekt [kg]

2.8

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

3860

Lumen LED (tc=25)

4200

Spredningsvinkel [°]

105°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

31

Lyseffekt [lm/W]

124

Maks. belastning pr. kurs - B10

20

Maks. belastning pr. kurs - B16

32

Maks. belastning pr. kurs - C10

32

Maks. belastning pr. kurs - C16

51

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

16

Startstrøm tid [µs]

100

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Universal IP44 DALI

Art. No. 8076-105-3-ddd

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

1200.0

Bredde [mm]:

160.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

4200

8076-105-3-ddd

4000

80

Hvit

PMMA Opal

1200.0

160.0

105°

IP44

4200

DALI2 sertifisert

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk.

Endestykker i sprøytestøpt PC og avdekning i opal PMMA.

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

1200

Bredde [mm]

160

Høyde [mm]

50

Vekt [kg]

2.9

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

3860

Lumen LED (tc=25)

4200

Spredningsvinkel [°]

105°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

DALI2

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

31

Lyseffekt [lm/W]

124

Maks. belastning pr. kurs - B10

15

Maks. belastning pr. kurs - B16

24

Lekkasjestrøm [mA]

0.5

Startstrøm Imax [A]

20

Startstrøm tid [µs]

200

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Universal IP44

Art. No. 8076-MW-105-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

1200.0

Bredde [mm]:

150.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

4200

8076-MW-105-3

4000

80

Hvit

PMMA Opal

1200.0

150.0

105°

IP44

4200

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk. Endestykker i sprøytestøpt PVC og avdekning i opal polykarbonat.
Sensor innstillingen justeres via dipswitch. Velg mellom følgende innstillinger:
Sensor følsomhet: 10%, 25%, 50%, 75% eller 100%.
Lys hold tid: 5s, 30s, 90s, 3min, 20min eller 30min
Dagslyssensor: 2lux, 10lux, 25lux, 50lux eller av.
Fabrikkinnstilling: 100% følsomhet, hold tid 5sekunder og daglyssensor av:

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

1200

Bredde [mm]

150

Høyde [mm]

59

Vekt [kg]

2.9

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

3860

Lumen LED (tc=25)

4200

Spredningsvinkel [°]

105°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

Sensor (MW)

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

31

Lyseffekt [lm/W]

125

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak

Universal IP44

Art. No. 8077-105-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

PMMA Opal

Lengde [mm]:

1500.0

Bredde [mm]:

150.0

Lysspredning [°]:

105°

IP-grad:

IP44

Lumen LED (Tc=25):

6500

8077-105-3

4000

80

Hvit

PMMA Opal

1500.0

150.0

105°

IP44

6500

Sortimentstatus: Lagervare

DIMENSJONER

Montering

DOKUMENTASJON

CE-merketIP44 - Sprutsikker: Beskytter mot vannspray og regn i 180° vinkel uten ødeleggende virkning. Ikke helt vanntett.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Universal og elegant sprutsikker IP44 LED-armatur for interiør og industri. Den monteres enkelt i tak, på vegg eller på armaturskinner. Armaturhuset er produsert i stål, lakkert med hvit epoxy pulverlakk.

Endestykker i sprøytestøpt PC og avdekning i opal PMMA.

Produkt

IP-grad

IP44

Farge

Hvit

Lengde [mm]

1500

Bredde [mm]

150

Høyde [mm]

59

Vekt [kg]

3.5

Levetid [t]

L80B10: 100 000

Driftstemperatur [°C]

-20 - 25

LYSTEKNISK

Lumen ut [lm]

6087

Lumen LED (tc=25)

6500

Spredningsvinkel [°]

105°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

PMMA Opal

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Maks effekt, lyskilde [W]

NA

Systemeffekt [W]

52

Lyseffekt [lm/W]

117

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

23

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

16

Startstrøm tid [µs]

100

Gjennomkobling [mm2]

5x2,5

MONTERING / TILKOBLING

Tilkobling

Hurtigkobling

Montering

Utenpåliggende, Tak
