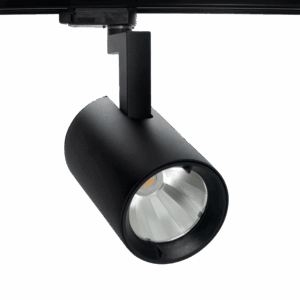

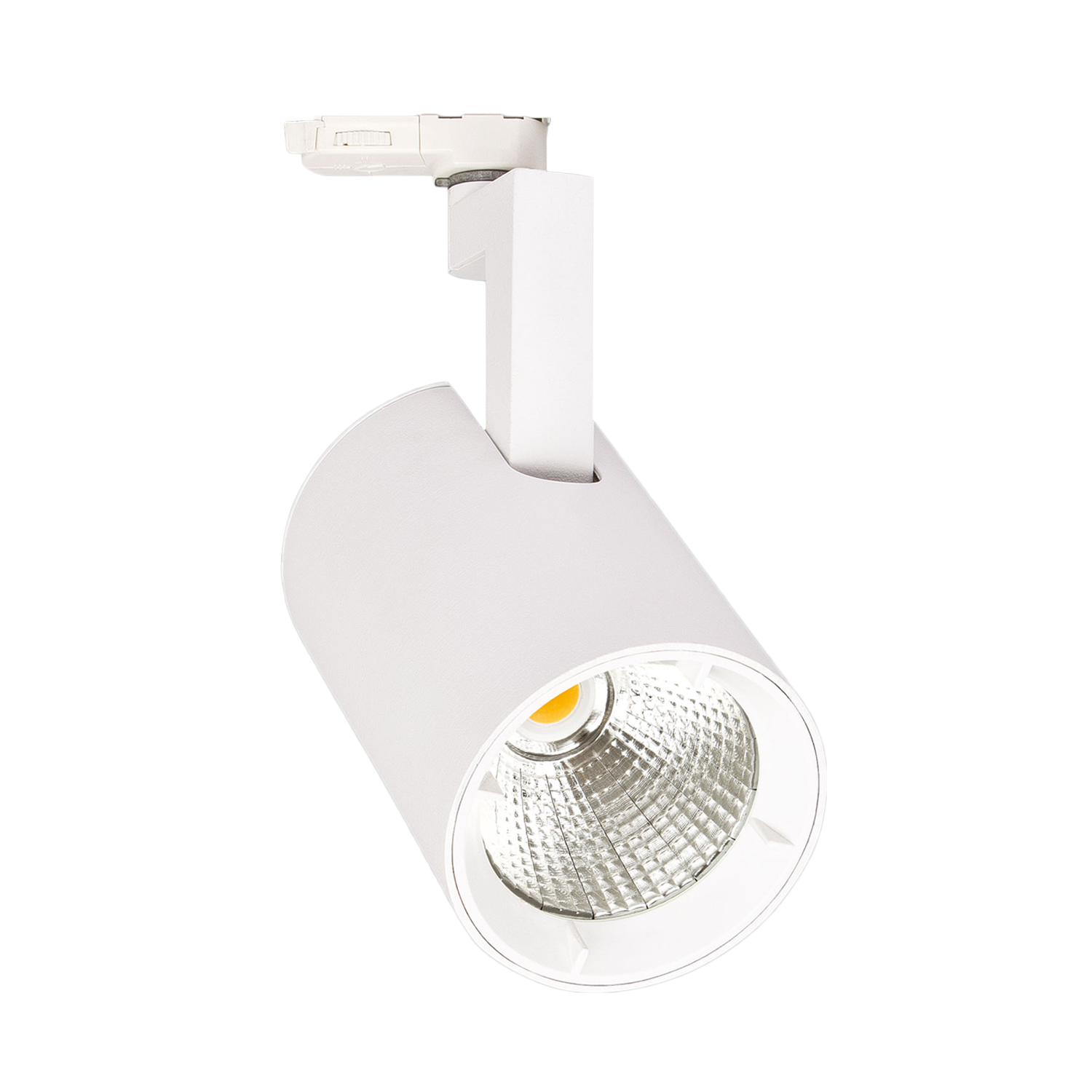

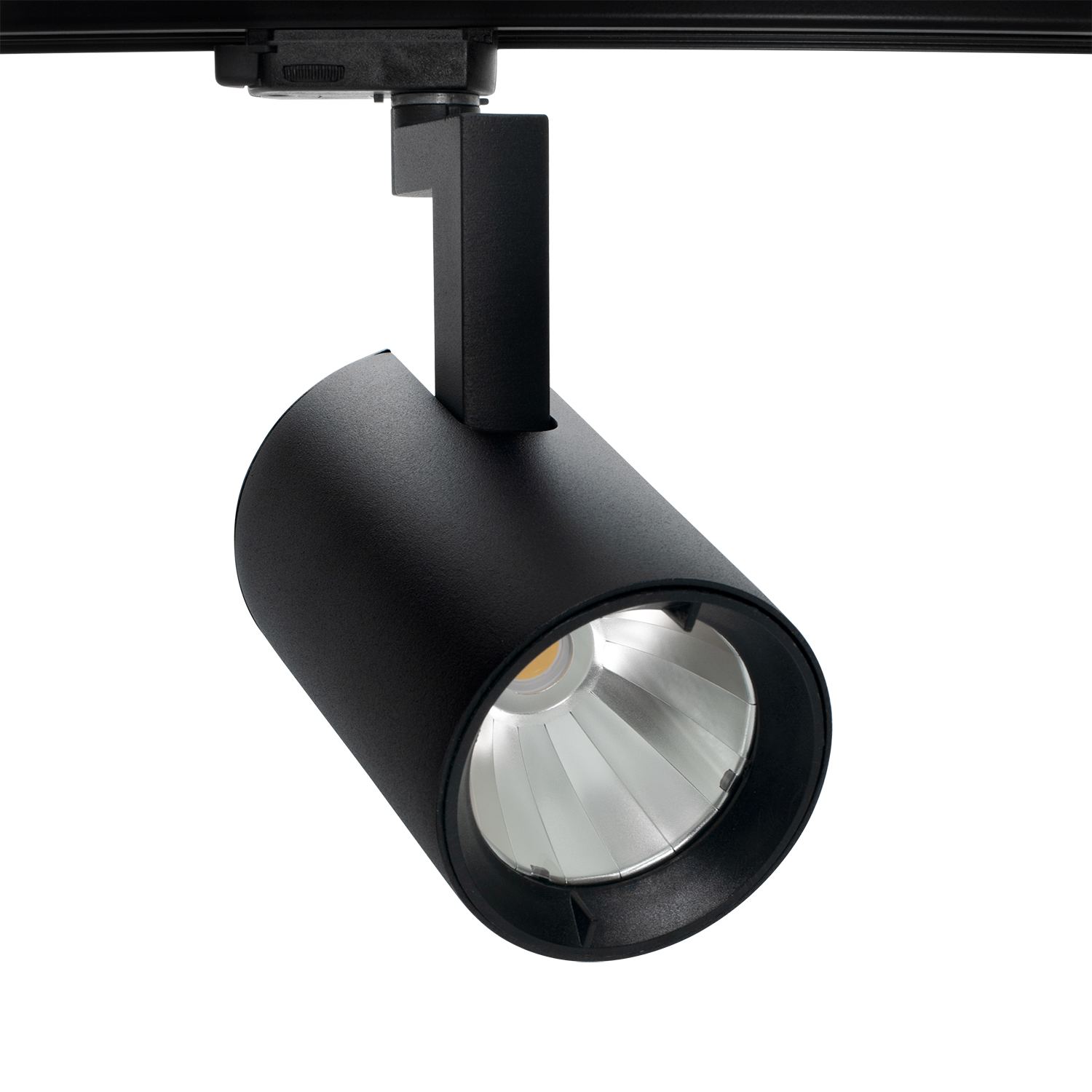

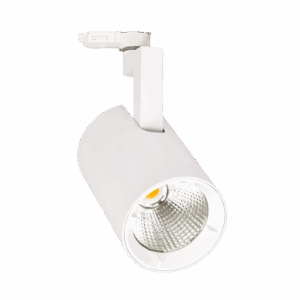

Ray Mini

  • Skinnemontert spotlight
  • 90° tilt – 350° rotering
  • Diffuser kan benyttes (selges separat)
Les mer

Vis varianter
Kategori: Stikkord:
CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Dokumentasjon

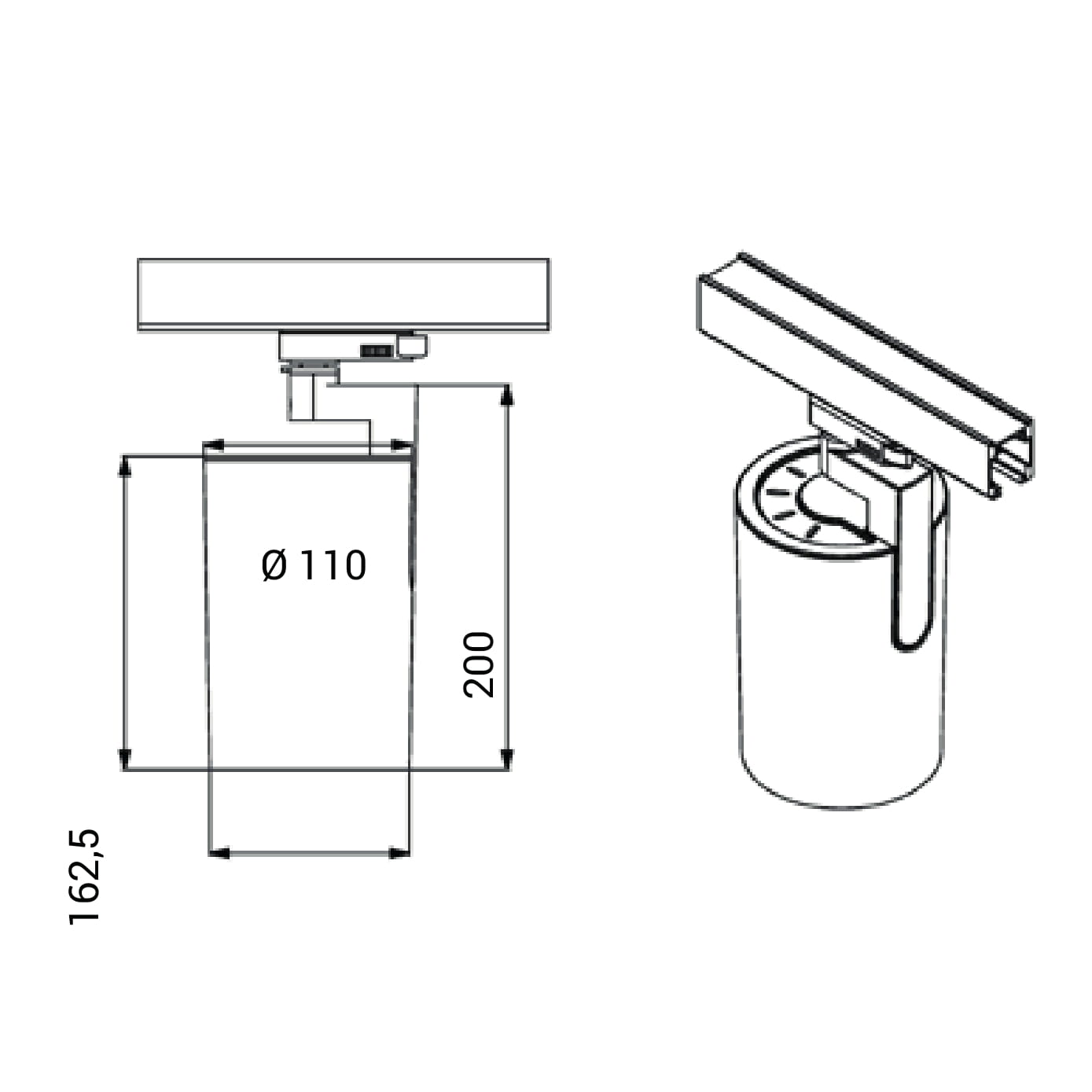

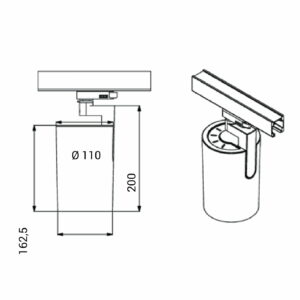

Familiedatablad Dimensjonstegning Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP20

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Montering

Skinne, Tak

VARIANTVALG

Effekt [W]
CRI [>]
Kelvin [K]
Lysstyring
Lysspredning [°]
Farge
Diffusor
Lumen LED (Tc=25)
Art. No. Effekt [W]CRI [>]Kelvin [K]LysstyringLysspredning [°]FargeDiffusorLumen LED (Tc=25)
Energimerking

Ray Mini

Art. No. 18156-6-20-2

Effekt [W]:

23

CRI [>]:

95

Kelvin [K]:

Arctic White

Lysstyring:

Skinne 3-Tenning

Lysspredning [°]:

20°

Farge:

Sort

Diffusor:

Klar

Lumen LED (Tc=25):

2700

18156-6-20-2

23

95

Arctic White

Skinne 3-Tenning

20°

Sort

Klar

2700

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Produkt

IP-grad

IP20

Farge

Sort

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lumen ut [lm]

2460

Lumen LED (tc=25)

2700

Spredningsvinkel [°]

20°

Fargetemperatur [K]

Arctic White

Fargegjengivelse [CRI/Ra]

95

Fargekode

Arctic White

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Lyseffekt [lm/W]

107

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

600

Spenning ut, min. [V]

29.2

Spenning ut, maks. [V]

41.6

MONTERING / TILKOBLING

Tilkobling

Skinne 3-Tenning

Montering

Skinne, Tak

Ray Mini

Art. No. 18156-6-30-2

Effekt [W]:

23

CRI [>]:

95

Kelvin [K]:

Arctic White

Lysstyring:

Skinne 3-Tenning

Lysspredning [°]:

30°

Farge:

Sort

Diffusor:

Klar

Lumen LED (Tc=25):

2700

18156-6-30-2

23

95

Arctic White

Skinne 3-Tenning

30°

Sort

Klar

2700

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Produkt

IP-grad

IP20

Farge

Sort

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lumen ut [lm]

2545

Lumen LED (tc=25)

2700

Spredningsvinkel [°]

30°

Fargetemperatur [K]

Arctic White

Fargegjengivelse [CRI/Ra]

95

Fargekode

Arctic White

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Lyseffekt [lm/W]

111

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

600

Spenning ut, min. [V]

29.2

Spenning ut, maks. [V]

41.6

MONTERING / TILKOBLING

Tilkobling

Skinne 3-Tenning

Montering

Skinne, Tak

Ray Mini

Art. No. 18156-6-30-3

Effekt [W]:

23

CRI [>]:

95

Kelvin [K]:

Arctic White

Lysstyring:

Skinne 3-Tenning

Lysspredning [°]:

30°

Farge:

Hvit

Diffusor:

Klar

Lumen LED (Tc=25):

2700

18156-6-30-3

23

95

Arctic White

Skinne 3-Tenning

30°

Hvit

Klar

2700

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lumen ut [lm]

2545

Lumen LED (tc=25)

2700

Spredningsvinkel [°]

30°

Fargetemperatur [K]

Arctic White

Fargegjengivelse [CRI/Ra]

95

Fargekode

Arctic White

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Lyseffekt [lm/W]

111

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

600

Spenning ut, min. [V]

29.2

Spenning ut, maks. [V]

41.6

MONTERING / TILKOBLING

Tilkobling

Skinne 3-Tenning

Montering

Skinne, Tak

Ray Mini

Art. No. 18157-6-40-3

Effekt [W]:

23

CRI [>]:

80

Kelvin [K]:

3500

Lysstyring:

Skinne 3-Tenning

Lysspredning [°]:

40°

Farge:

Hvit

Diffusor:

Klar

Lumen LED (Tc=25):

2700

18157-6-40-3

23

80

3500

Skinne 3-Tenning

40°

Hvit

Klar

2700

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lumen LED (tc=25)

2700

Spredningsvinkel [°]

40°

Fargetemperatur [K]

3500

Fargegjengivelse [CRI/Ra]

80

Fargekode

835

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

Skinne 3-Tenning

Montering

Skinne, Tak

Ray Mini

Art. No. 18160-5-20-3

Effekt [W]:

23

CRI [>]:

80

Kelvin [K]:

4000

Lysstyring:

Skinne 3-Tenning

Lysspredning [°]:

20°

Farge:

Hvit

Diffusor:

Klar

Lumen LED (Tc=25):

3200

18160-5-20-3

23

80

4000

Skinne 3-Tenning

20°

Hvit

Klar

3200

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lumen LED (tc=25)

3200

Spredningsvinkel [°]

20°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

600

MONTERING / TILKOBLING

Tilkobling

Skinne 3-Tenning

Montering

Skinne, Tak

Ray Mini

Art. No. 18160-6-30-2

Effekt [W]:

23

CRI [>]:

80

Kelvin [K]:

4000

Lysstyring:

Skinne 3-Tenning

Lysspredning [°]:

30°

Farge:

Sort

Diffusor:

Klar

Lumen LED (Tc=25):

3600

18160-6-30-2

23

80

4000

Skinne 3-Tenning

30°

Sort

Klar

3600

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Produkt

IP-grad

IP20

Farge

Sort

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lumen ut [lm]

3290

Lumen LED (tc=25)

3600

Spredningsvinkel [°]

30°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Lyseffekt [lm/W]

143

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

Skinne 3-Tenning

Montering

Skinne, Tak

Ray Mini

Art. No. 18160-6-40-3

Effekt [W]:

23

CRI [>]:

80

Kelvin [K]:

4000

Lysstyring:

Skinne 3-Tenning

Lysspredning [°]:

40°

Farge:

Hvit

Diffusor:

Klar

Lumen LED (Tc=25):

3600

18160-6-40-3

23

80

4000

Skinne 3-Tenning

40°

Hvit

Klar

3600

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP20: Innendørs bruk.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Ray Mini utnytter seg av mulighetene gitt av ny og moderne teknologi. Driveren er montert inne i selve lampen, noe som gir et elegant og smalt design kombinert med høyt lysutbytte som enkelt kan justeres i alle retninger. Ray Mini kan tiltes 90 grader og roteres hele 350 grader rundt sin egen akse.

For å skape flere muligheter med lys, kan du montere en diffuser på lampen som selges separat.

Produkt

IP-grad

IP20

Farge

Hvit

Bredde [mm]

110

Høyde [mm]

200

LYSTEKNISK

Lumen ut [lm]

3231

Lumen LED (tc=25)

3600

Spredningsvinkel [°]

40°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Klar

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Sokkel

N/A

Systemeffekt [W]

23

Lyseffekt [lm/W]

140

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

600

Spenning ut, min. [V]

30.2

Spenning ut, maks. [V]

41.7

MONTERING / TILKOBLING

Tilkobling

Skinne 3-Tenning

Montering

Skinne, Tak
