LED Panel

  • For himling eller nedhengt med wire
  • Opal eller mikroprismatisk diffusor
  • AV/PÅ, Fasekutt eller DALI2
Les mer

Vis varianter
CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produktinfo

BESKRIVELSE

LED Panel er en lysarmatur for bruk innendørs. Den er konstruert for montering i systemhimling, nedhengt ved hjelp av et wiresystem eller med en monteringsramme slik at panelet kan monteres på himlingsflater. LED panel har enten en opal diffusor eller et mikroprismatisk diffusor, alt etter hvilket bruksområde det skal brukes i. Panelene finnes i flere størrelser og fargetemperaturer.

Velg mellom PÅ/AV driver, fasekutt eller DALI2 (CLO, Corridor, Push dim and Ready2mains) driver.

Montering

Dokumentasjon

Familiedatablad Revit (.zip) Alle filer (ZIP)

Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.

SPESIFIKASJONER

Produkt

IP-grad

IP40

Vandal klasse

IK05

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Fargegjengivelse [CRI/Ra]

80

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

VARIANTVALG

Kelvin [K]
CRI [>]
Farge
Lengde [mm]
Bredde [mm]
Lysspredning [°]
IP-grad
Diffusor
Lumen LED (Tc=25)
Art. No. Kelvin [K]CRI [>]FargeDiffusorLengde [mm]Bredde [mm]Lysspredning [°]IP-gradLumen LED (Tc=25)
Energimerking

LED Panel

Art. No. 0305-01-3

Kelvin [K]:

RGB

CRI [>]:

80

Farge:

Hvit

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

120°

IP-grad:

IP40

0305-01-3

RGB

80

Hvit

595.0

595.0

120°

IP40

Sortimentstatus: Lagervare

DIMENSJONER

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: InnendørsSpenning: 24 voltRGB (Rødt, Grønt, Blått) - Fargen på lyset kan endres/justeres.

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

16

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Spredningsvinkel [°]

120°

Fargetemperatur [K]

RGB

Fargegjengivelse [CRI/Ra]

80

Fargekode

RGB

Lyskilde

LED (innebygget)

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

24VDC

Isolasjonsklasse

2

Systemeffekt [W]

36

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

Kabel

Montering

Innfelt, Tak

LED Panel

Art. No. 0320-3-02-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

295.0

Bredde [mm]:

1195.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4500

0320-3-02-3

3000

80

Hvit

Micropris.

295.0

1195.0

110°

IP40

4500

Sortimentstatus: Lagervare

DIMENSJONER

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

295

Bredde [mm]

1195

Høyde [mm]

8.6

Vekt [kg]

2.6

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4033

Lumen LED (tc=25)

4500

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

112

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0320-4-01-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

295.0

Bredde [mm]:

1195.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4500

0320-4-01-3

3000

80

Hvit

Opal

295.0

1195.0

110°

IP40

4500

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

295

Bredde [mm]

1195

Høyde [mm]

8.6

Vekt [kg]

2.6

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4165

Lumen LED (tc=25)

4500

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

116

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0321-4-01-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

295.0

Bredde [mm]:

1195.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4900

0321-4-01-3

4000

80

Hvit

Opal

295.0

1195.0

110°

IP40

4900

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

295

Bredde [mm]

1195

Høyde [mm]

8.6

Vekt [kg]

2.6

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4399

Lumen LED (tc=25)

4900

Spredningsvinkel [°]

110°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

122

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0321-4-02-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

295.0

Bredde [mm]:

1195.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4900

0321-4-02-3

4000

80

Hvit

Micropris.

295.0

1195.0

110°

IP40

4900

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

295

Bredde [mm]

1195

Høyde [mm]

8.6

Vekt [kg]

2.6

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4246

Lumen LED (tc=25)

4900

Spredningsvinkel [°]

110°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

117

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0330-4-01-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

595.0

Bredde [mm]:

595.0

IP-grad:

IP40

Lumen LED (Tc=25) :

4500

0330-4-01-3

3000

80

Hvit

Opal

595.0

595.0

IP40

4500

Sortimentstatus: Lagervare

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

8.2

Vekt [kg]

2.97

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

3811

Lumen LED (tc=25)

4500

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

105

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0330-4-02-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4500

0330-4-02-3

3000

80

Hvit

Micropris.

595.0

595.0

110°

IP40

4500

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

8.2

Vekt [kg]

2.97

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

3600

Lumen LED (tc=25)

4500

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

99

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0331-02-3

Kelvin [K]:

3000

CRI [>]:

90

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4500

0331-02-3

3000

90

Hvit

Micropris.

595.0

595.0

110°

IP40

4500

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

8.2

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

3590

Lumen LED (tc=25)

4500

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

90

Fargekode

930

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

100

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0331-4-02-3

Kelvin [K]:

3000

CRI [>]:

90

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

3590

0331-4-02-3

3000

90

Hvit

Micropris.

595.0

595.0

110°

IP40

3590

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

8.2

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

3590

Lumen LED (tc=25)

3590

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

90

Fargekode

930

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

100

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0340-4-01-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4900

0340-4-01-3

4000

80

Hvit

Opal

595.0

595.0

110°

IP40

4900

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

8.2

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4100

Lumen LED (tc=25)

4900

Spredningsvinkel [°]

110°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

113

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0340-4-02-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4900

0340-4-02-3

4000

80

Hvit

Micropris.

595.0

595.0

110°

IP40

4900

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

8.2

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4000

Lumen LED (tc=25)

4900

Spredningsvinkel [°]

110°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

110

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0370-02-3

Kelvin [K]:

3000-4000K

CRI [>]:

80

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

4600/5300

0370-02-3

3000-4000K

80

Hvit

Micropris.

595.0

595.0

110°

IP40

4600/5300

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

Montering

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

8.2

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4186/4953

Lumen LED (tc=25)

4600/5300

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000-4000K

Fargegjengivelse [CRI/Ra]

80

Fargekode

830/840

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

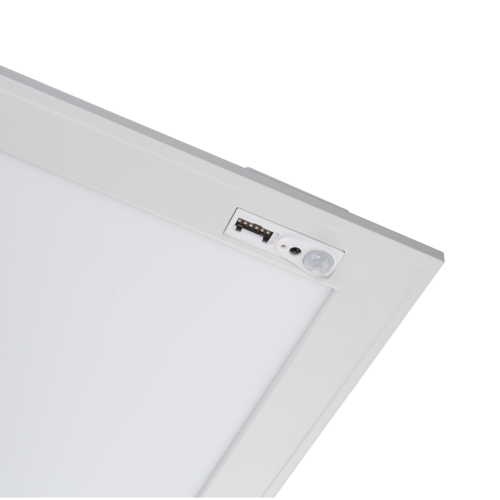

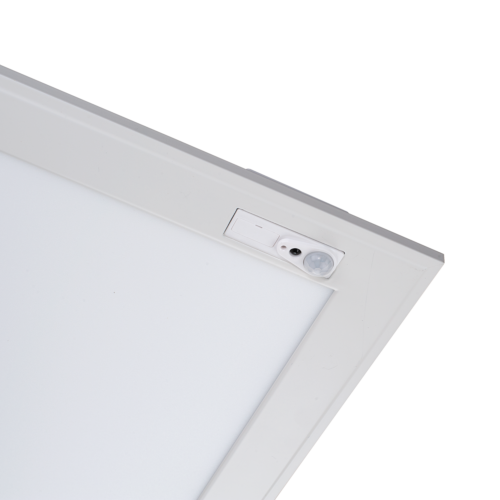

Remote, Sensor (PIR)

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

41

Lyseffekt [lm/W]

121

Maks. belastning pr. kurs - B10

34

Maks. belastning pr. kurs - B16

55

Maks. belastning pr. kurs - C10

34

Maks. belastning pr. kurs - C16

55

Lekkasjestrøm [mA]

0.7

Startstrøm Imax [A]

3.3

Startstrøm tid [µs]

162

Strøm LED [mA]

1050

MONTERING / TILKOBLING

Tilkobling

18i3 Hurtigkobling

Montering

Innfelt, Nedhengt

LED Panel

Art. No. 0385-2-01-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

5100

0385-2-01-3

3000

80

Hvit

Opal

595.0

595.0

110°

IP40

5100

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

9.5

Vekt [kg]

2.4

Levetid [t]

L90B10: 100 000

Driftstemperatur [°C]

-10 - 40

LYSTEKNISK

Lumen ut [lm]

4920

Lumen LED (tc=25)

5100

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

33

Lyseffekt [lm/W]

149

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0385-2-02-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

5100

0385-2-02-3

3000

80

Hvit

Micropris.

595.0

595.0

110°

IP40

5100

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

9.5

Vekt [kg]

2.4

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

-10 - 40

LYSTEKNISK

Lumen ut [lm]

4563

Lumen LED (tc=25)

5100

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

33

Lyseffekt [lm/W]

138

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0386-2-01-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

5400

0386-2-01-3

4000

80

Hvit

Opal

595.0

595.0

110°

IP40

5400

Sortimentstatus: Bestillingsvare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

9.5

Vekt [kg]

2.4

Levetid [t]

L90B10: 100 000

Driftstemperatur [°C]

-10 - 40

LYSTEKNISK

Lumen ut [lm]

5250

Lumen LED (tc=25)

5400

Spredningsvinkel [°]

110°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

33

Lyseffekt [lm/W]

159

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0386-2-02-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

5400

0386-2-02-3

4000

80

Hvit

Micropris.

595.0

595.0

110°

IP40

5400

Sortimentstatus: Lagervare

DIMENSJONER OG LYSDISTRIBUSJON

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

9.5

Vekt [kg]

2.4

Levetid [t]

L90B10: 100 000

Driftstemperatur [°C]

-10 - 40

LYSTEKNISK

Lumen ut [lm]

4675

Lumen LED (tc=25)

5400

Spredningsvinkel [°]

110°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

33

Lyseffekt [lm/W]

142

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

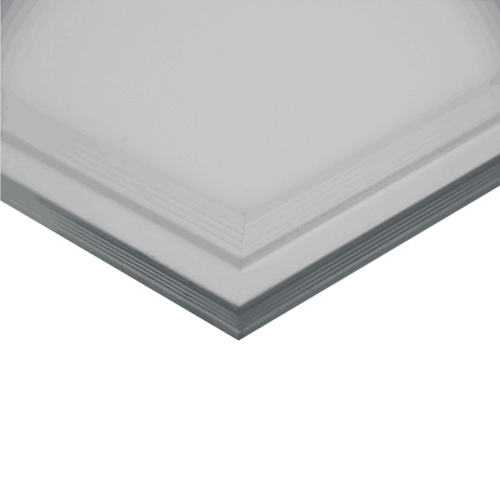

LED Panel

Art. No. 0388-02-2

Kelvin [K]:

3000

CRI [>]:

90

Farge:

Sort

Diffusor:

Micropris.

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP40

Lumen LED (Tc=25) :

5000

0388-02-2

3000

90

Sort

Micropris.

595.0

595.0

110°

IP40

5000

Sortimentstatus: Lagervare

DIMENSJONER

DOKUMENTASJON

CE-merketIP40:IK05: Beskyttelse mot slag tilsvarende 0,25kg fra 280mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP40

Vandal klasse

IK05

Farge

Sort

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

9.5

Vekt [kg]

2.4

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

-10 - 40

LYSTEKNISK

Lumen ut [lm]

4565

Lumen LED (tc=25)

5000

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

90

Fargekode

930

Fargetoleranse [SDCM]

3

Lyskilde

LED (innebygget)

Optikk

Micropris

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Lyseffekt [lm/W]

126

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0395-01-3

Kelvin [K]:

3000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP65

Lumen LED (Tc=25) :

5000

0395-01-3

3000

80

Hvit

Opal

595.0

595.0

110°

IP65

5000

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK07: Beskyttelse mot slag tilsvarende 0,5kg fra 400mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP65

Vandal klasse

IK07

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

13

Vekt [kg]

2.6

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4573

Lumen LED (tc=25)

5000

Spredningsvinkel [°]

110°

Fargetemperatur [K]

3000

Fargegjengivelse [CRI/Ra]

80

Fargekode

830

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 0396-01-3

Kelvin [K]:

4000

CRI [>]:

80

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

595.0

Bredde [mm]:

595.0

Lysspredning [°]:

110°

IP-grad:

IP65

Lumen LED (Tc=25) :

5400

0396-01-3

4000

80

Hvit

Opal

595.0

595.0

110°

IP65

5400

Sortimentstatus: Bestillingsvare

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK07: Beskyttelse mot slag tilsvarende 0,5kg fra 400mm høyde.Isolasjonsklasse 2: Dobbeltisolert og skal ikke kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP65

Vandal klasse

IK07

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

13

Vekt [kg]

2.6

Levetid [t]

L80B50: 100 000

LYSTEKNISK

Lumen ut [lm]

4872

Lumen LED (tc=25)

5400

Spredningsvinkel [°]

110°

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

80

Fargekode

840

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Avhengig av driver

Spenning [V]

230V 50Hz

Isolasjonsklasse

2

Systemeffekt [W]

36

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

Strøm LED [mA]

900

MONTERING / TILKOBLING

Tilkobling

EPN0024

Montering

Innfelt, Tak

LED Panel

Art. No. 2272-3

Kelvin [K]:

4000

CRI [>]:

90

Farge:

Hvit

Diffusor:

Opal

Lengde [mm]:

595.0

Bredde [mm]:

595.0

IP-grad:

IP65

Lumen LED (Tc=25) :

4800

2272-3

4000

90

Hvit

Opal

595.0

595.0

IP65

4800

Sortimentstatus: Lagervare

DIMENSJONER

DOKUMENTASJON

CE-merketIP65: IP6x er høyeste tetthetsklasse for mekanisk inntrenging (objekter/støv). Meget godt egnet for utendørs bruk.IK03: Beskyttelse mot slag tilsvarende 0,2kg fra 140mm høyde.Isolasjonsklasse 1: Skal kobles til jording.Bruksområde: Innendørs

Produkt

IP-grad

IP65

Vandal klasse

IK03

Farge

Hvit

Lengde [mm]

595

Bredde [mm]

595

Høyde [mm]

13

Levetid [t]

L80B50: 100 000

Driftstemperatur [°C]

-10 - 40

LYSTEKNISK

Lumen ut [lm]

3138

Lumen LED (tc=25)

4800

Fargetemperatur [K]

4000

Fargegjengivelse [CRI/Ra]

90

Fargekode

940

Lyskilde

LED (innebygget)

Optikk

Opal

ELEKTRISK DATA

Dimmetype

Ingen

Spenning [V]

230V 50Hz

Isolasjonsklasse

1

Systemeffekt [W]

40

Maks. belastning pr. kurs - B10

14

Maks. belastning pr. kurs - B16

24

Maks. belastning pr. kurs - C10

24

Maks. belastning pr. kurs - C16

40

Startstrøm Imax [A]

25

Startstrøm tid [µs]

150

MONTERING / TILKOBLING

Tilkobling

IP65 Plugg

Montering

Innfelt, Tak

Tilbehør
