BESKRIVELSE

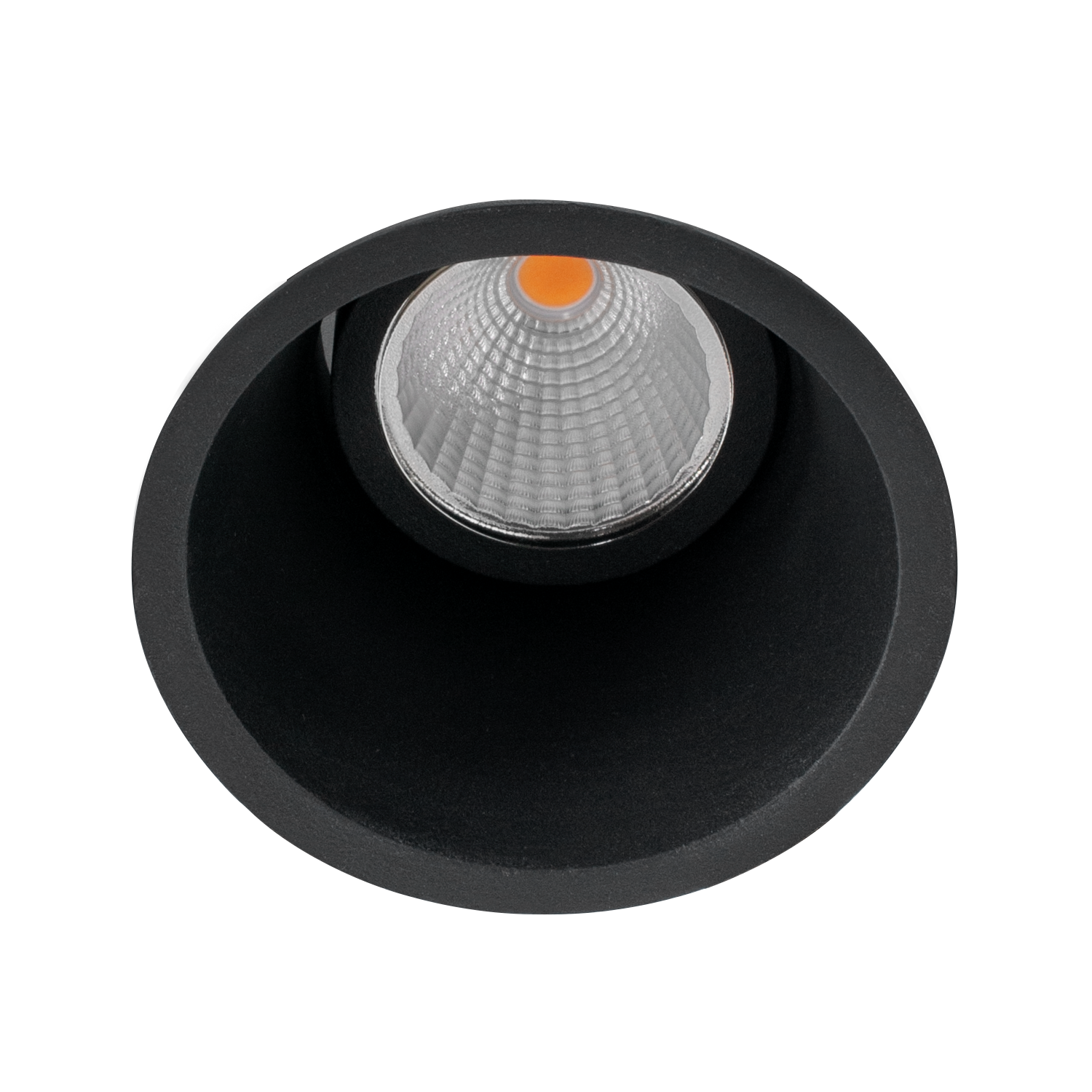

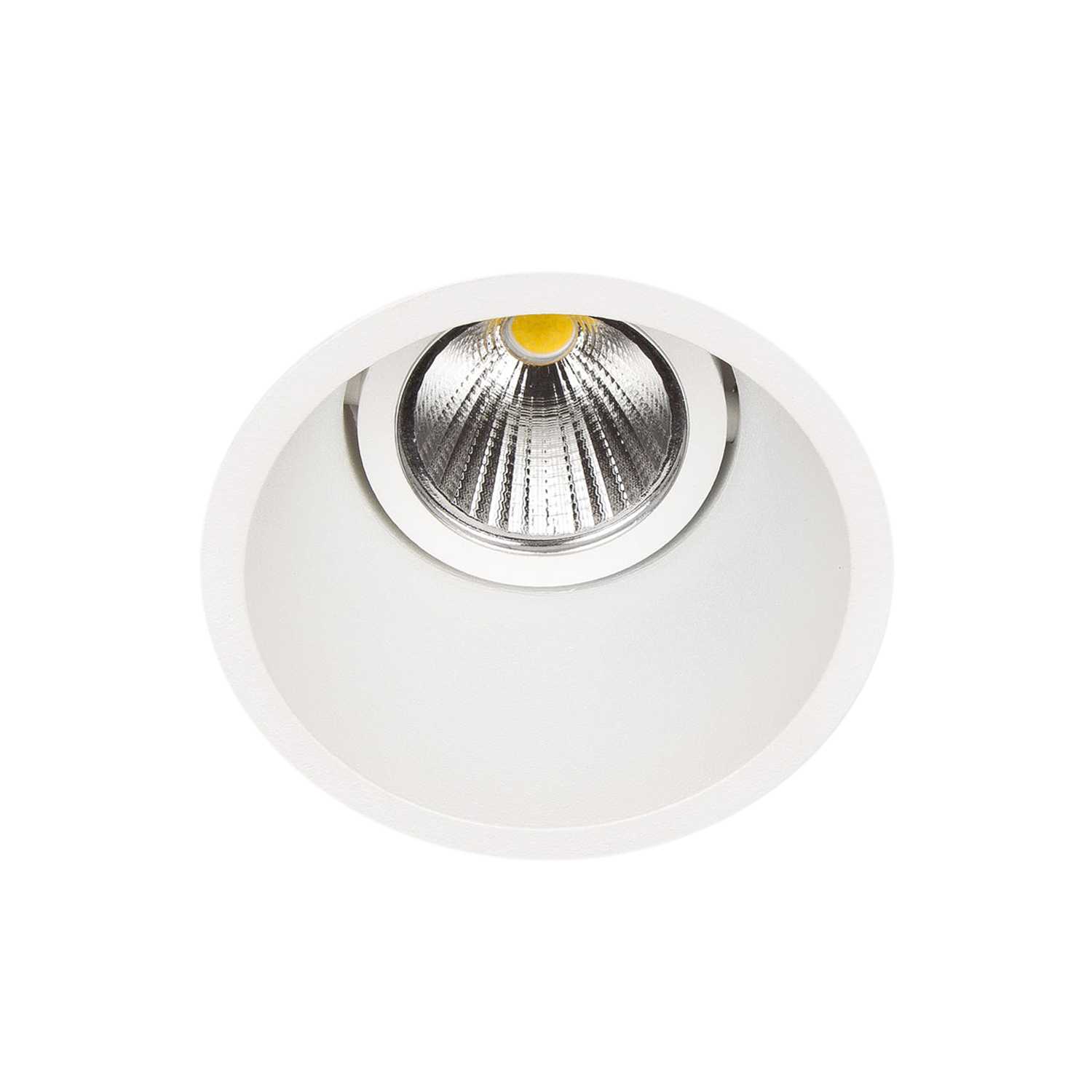

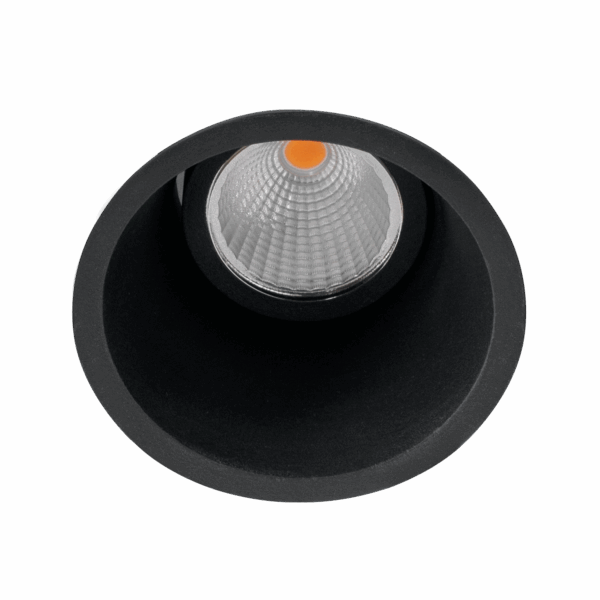

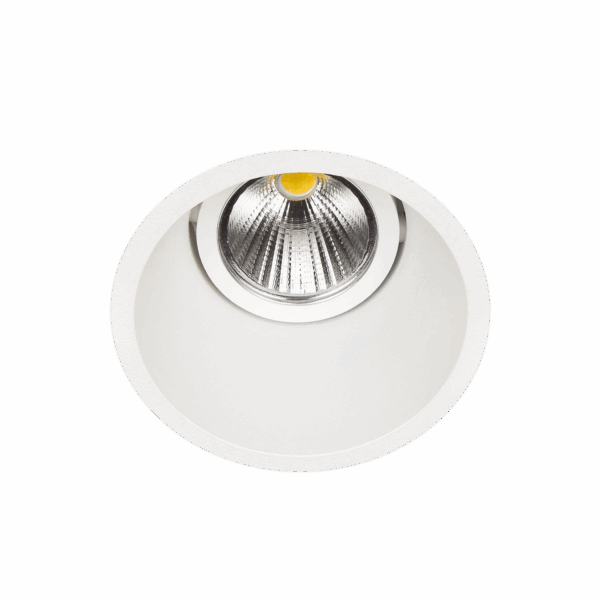

Downlight laget for å få et behagelig lys. Trimo Micro monteres i et 90mm hull som gjør at den blir meget allsidig og slipper ut lite unødvendig lys. Dette gjøres ved at LED lyset er innfelt. Denne kommer med 18i3 tilkobling.
Produktinfo
Dokumentasjon
Familiedatablad
Dimensjonstegning
Alle filer (ZIP)
Variantspesifikke dokumenter er tilgjengelige under detaljer i oversikten nedenfor.
SPESIFIKASJONER
Produkt
IP-grad
IP20
Bredde [mm]
95
Høyde [mm]
140
Vekt [kg]
0.65
Levetid [t]
L80B10: 50 000
LYSTEKNISK
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
80
Fargekode
830
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
2
Sokkel
N/A
Systemeffekt [W]
13
Maks. belastning pr. kurs - B10
72
Maks. belastning pr. kurs - B16
115
Maks. belastning pr. kurs - C10
90
Maks. belastning pr. kurs - C16
144
Startstrøm Imax [A]
5
Startstrøm tid [µs]
100
Strøm LED [mA]
350
Spenning ut, min. [V]
31.7
Spenning ut, maks. [V]
36.3
MONTERING / TILKOBLING
Utsparing [mm]
Ø90
Montering
Innfelt, Tak
VARIANTVALG
Effekt [W]
Lumen LED (Tc=25)
Kelvin [K]
CRI [>]
Lysspredning [°]
Farge
Diffusor
Lysstyring
Art. No.
Effekt [W]Lumen LED (Tc=25)Kelvin [K]CRI [>]Lysspredning [°]FargeDiffusorLysstyring
Energimerking
Trimo Micro IP20 (cutout 90mm), hvit/sort
Art. No. 18015-7-30-2
Effekt [W]:
13
Lumen LED (Tc=25):
2150
Kelvin [K]:
3000
CRI [>]:
80
Lysspredning [°]:
30°
Farge:
Sort
Diffusor:
Klar
Lysstyring:
18i3 Hurtigkobling
18015-7-30-2
13
2150
3000
80
30°
Sort
Klar
18i3 Hurtigkobling
Sortimentstatus: Bestillingsvare

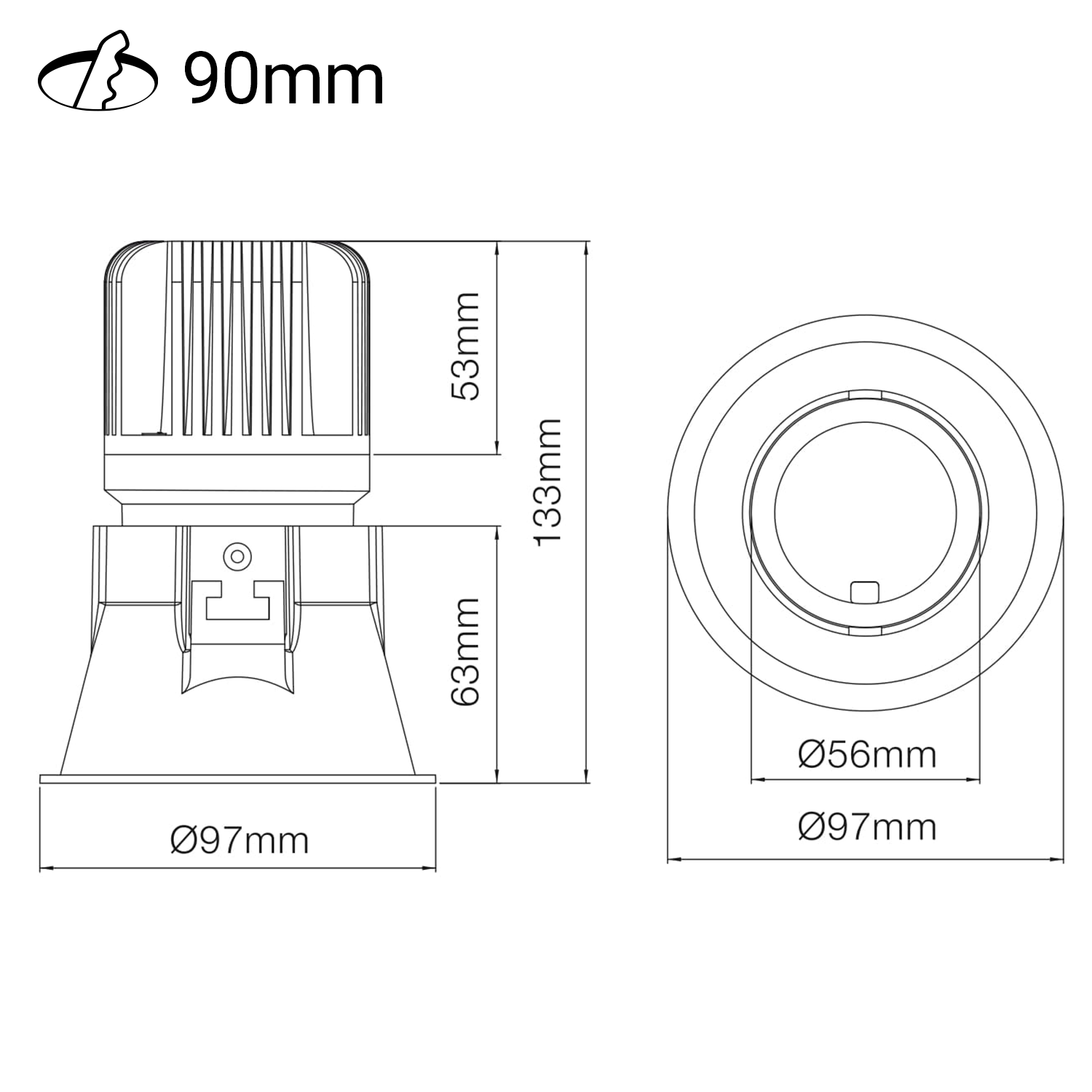

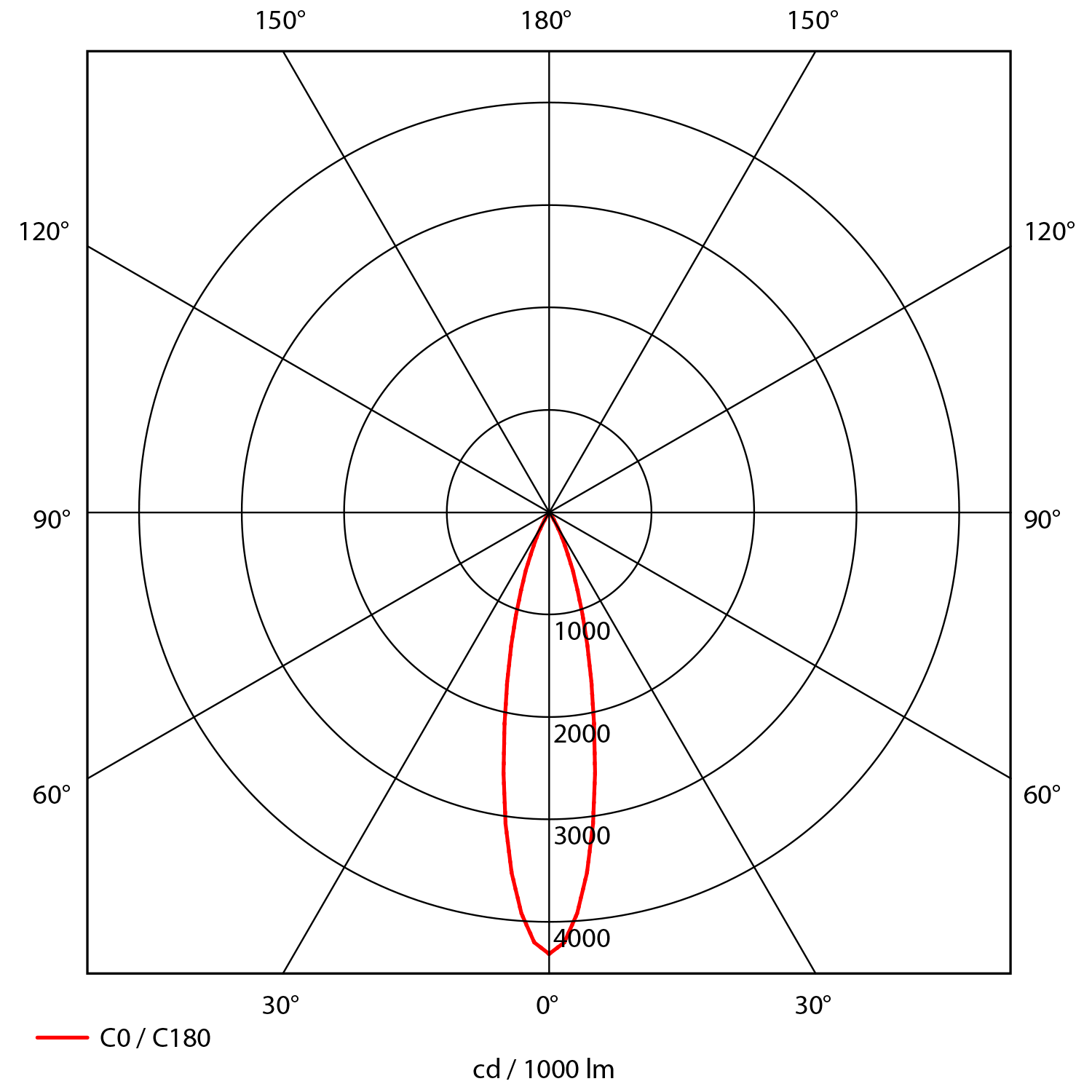

DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Beskrivelse
Downlight laget for å få et behagelig lys. Trimo Micro monteres i et 90mm hull som gjør at den blir meget allsidig og slipper ut lite unødvendig lys. Dette gjøres ved at LED lyset er innfelt. Denne kommer med 18i3 tilkobling.
Produkt
IP-grad
IP20
Farge
Sort
Bredde [mm]
95
Høyde [mm]
140
Vekt [kg]
0.65
Levetid [t]
L80B10: 50 000
LYSTEKNISK
Lumen ut [lm]
1205
Lumen LED (tc=25)
2150
Spredningsvinkel [°]
30°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
80
Fargekode
830
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
2
Sokkel
N/A
Systemeffekt [W]
13
Lyseffekt [lm/W]
86
Maks. belastning pr. kurs - B10
72
Maks. belastning pr. kurs - B16
115
Maks. belastning pr. kurs - C10
90
Maks. belastning pr. kurs - C16
144
Startstrøm Imax [A]
5
Startstrøm tid [µs]
100
Strøm LED [mA]
350
Spenning ut, min. [V]
31.7
Spenning ut, maks. [V]
36.3
MONTERING / TILKOBLING
Tilkobling
18i3 Hurtigkobling
Utsparing [mm]
Ø90
Montering
Innfelt, Tak
Trimo Micro IP20 (cutout 90mm), hvit/sort
Art. No. 18015-7-30-2-ddd
Effekt [W]:
13
Lumen LED (Tc=25):
2150
Kelvin [K]:
3000
CRI [>]:
80
Lysspredning [°]:
30°
Farge:
Sort
Diffusor:
Klar
Lysstyring:
18i5 DALI Hurtigkobling
18015-7-30-2-ddd
13
2150
3000
80
30°
Sort
Klar
18i5 DALI Hurtigkobling
Sortimentstatus: Bestillingsvare
DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Beskrivelse
Downlight laget for å få et behagelig lys. Trimo Micro monteres i et 90mm hull som gjør at den blir meget allsidig og slipper ut lite unødvendig lys. Dette gjøres ved at LED lyset er innfelt. Denne kommer med 18i3 tilkobling.
Produkt
IP-grad
IP20
Farge
Sort
Bredde [mm]
95
Høyde [mm]
140
Vekt [kg]
0.65
Levetid [t]
L80B10: 50 000
LYSTEKNISK
Lumen ut [lm]
1205
Lumen LED (tc=25)
2150
Spredningsvinkel [°]
30°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
80
Fargekode
830
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
DALI
Spenning [V]
230V 50Hz
Isolasjonsklasse
2
Sokkel
N/A
Systemeffekt [W]
13
Lyseffekt [lm/W]
86
Maks. belastning pr. kurs - B10
82
Maks. belastning pr. kurs - B16
130
Maks. belastning pr. kurs - C10
90
Maks. belastning pr. kurs - C16
144
Startstrøm Imax [A]
5
Startstrøm tid [µs]
100
Strøm LED [mA]
350
Spenning ut, min. [V]
31.7
Spenning ut, maks. [V]
36.3
MONTERING / TILKOBLING
Tilkobling
18i5 DALI Hurtigkobling
Utsparing [mm]
Ø90
Montering
Innfelt, Tak
Trimo Micro IP20 (cutout 90mm), hvit/sort
Art. No. 18015-7-30-3-ddd
Effekt [W]:
13
Lumen LED (Tc=25):
2150
Kelvin [K]:
3000
CRI [>]:
80
Lysspredning [°]:
30°
Farge:
Hvit
Diffusor:
Klar
Lysstyring:
18i5 DALI Hurtigkobling
18015-7-30-3-ddd
13
2150
3000
80
30°
Hvit
Klar
18i5 DALI Hurtigkobling
Sortimentstatus: Lagervare
DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Beskrivelse
Downlight laget for å få et behagelig lys. Trimo Micro monteres i et 90mm hull som gjør at den blir meget allsidig og slipper ut lite unødvendig lys. Dette gjøres ved at LED lyset er innfelt. Denne kommer med 18i3 tilkobling.
Produkt
IP-grad
IP20
Farge
Hvit
Bredde [mm]
95
Høyde [mm]
140
Vekt [kg]
0.65
Levetid [t]
L80B10: 50 000
LYSTEKNISK
Lumen ut [lm]
1205
Lumen LED (tc=25)
2150
Spredningsvinkel [°]
30°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
80
Fargekode
830
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
DALI
Spenning [V]
230V 50Hz
Isolasjonsklasse
2
Sokkel
N/A
Systemeffekt [W]
13
Lyseffekt [lm/W]
86
Maks. belastning pr. kurs - B10
82
Maks. belastning pr. kurs - B16
130
Maks. belastning pr. kurs - C10
90
Maks. belastning pr. kurs - C16
144
Startstrøm Imax [A]
5
Startstrøm tid [µs]
100
Strøm LED [mA]
350
Spenning ut, min. [V]
31.7
Spenning ut, maks. [V]
36.3
MONTERING / TILKOBLING
Tilkobling
18i5 DALI Hurtigkobling
Utsparing [mm]
Ø90
Montering
Innfelt, Tak
Trimo Micro IP20 (cutout 90mm), hvit/sort
Art. No. 18015-7-40-2
Effekt [W]:
13
Lumen LED (Tc=25):
2150
Kelvin [K]:
3000
CRI [>]:
80
Lysspredning [°]:
40°
Farge:
Sort
Diffusor:
Klar
Lysstyring:
18i3 Hurtigkobling
18015-7-40-2
13
2150
3000
80
40°
Sort
Klar
18i3 Hurtigkobling
Sortimentstatus: Bestillingsvare

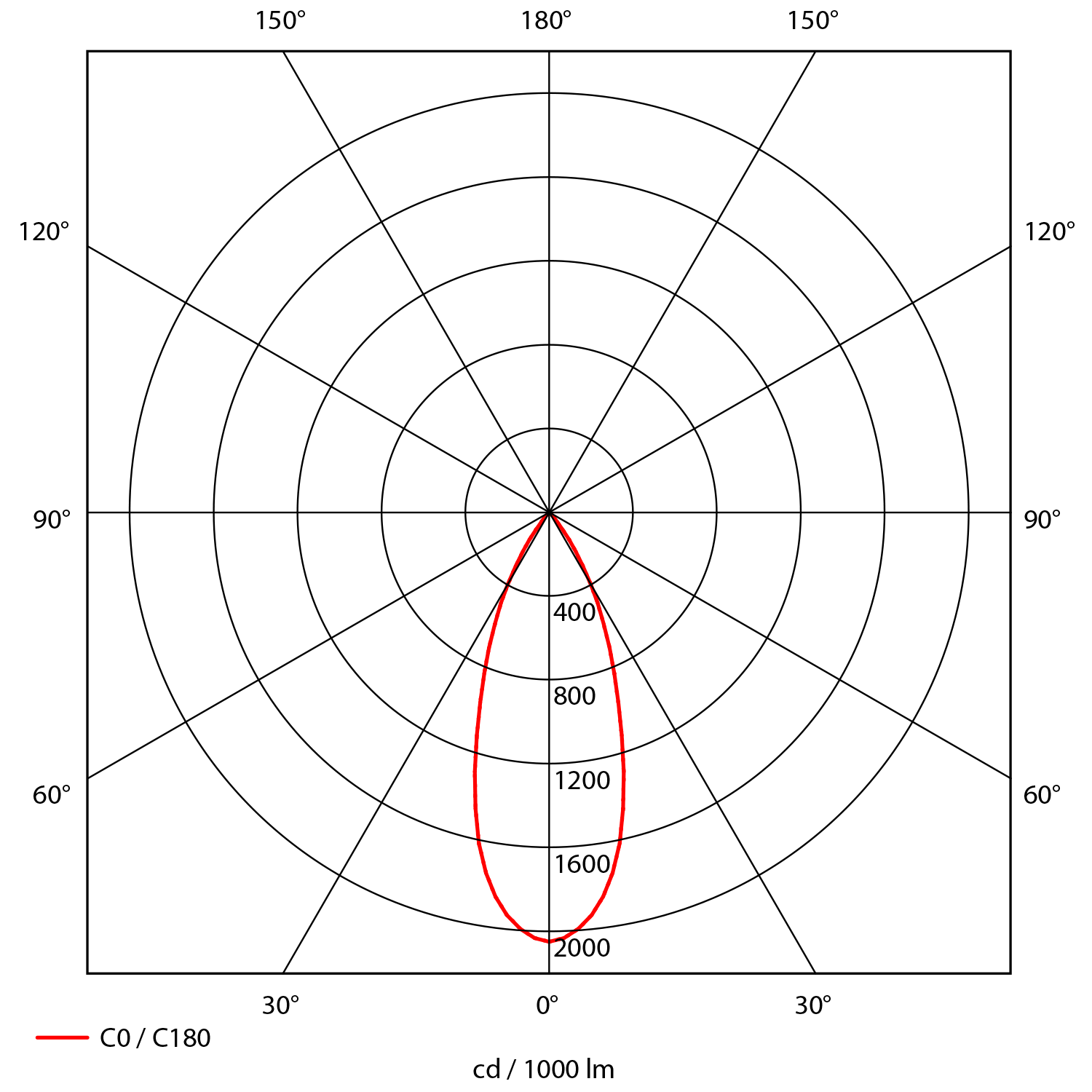

DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Beskrivelse
Downlight laget for å få et behagelig lys. Trimo Micro monteres i et 90mm hull som gjør at den blir meget allsidig og slipper ut lite unødvendig lys. Dette gjøres ved at LED lyset er innfelt. Denne kommer med 18i3 tilkobling.
Produkt
IP-grad
IP20
Farge
Sort
Bredde [mm]
95
Høyde [mm]
140
Vekt [kg]
0.65
Levetid [t]
L80B10: 50 000
LYSTEKNISK
Lumen ut [lm]
1240
Lumen LED (tc=25)
2150
Spredningsvinkel [°]
40°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
80
Fargekode
830
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
2
Sokkel
N/A
Systemeffekt [W]
13
Lyseffekt [lm/W]
88
Maks. belastning pr. kurs - B10
72
Maks. belastning pr. kurs - B16
115
Maks. belastning pr. kurs - C10
90
Maks. belastning pr. kurs - C16
144
Startstrøm Imax [A]
5
Startstrøm tid [µs]
100
Strøm LED [mA]
350
Spenning ut, min. [V]
11.8
Spenning ut, maks. [V]
30.9
MONTERING / TILKOBLING
Tilkobling
18i3 Hurtigkobling
Utsparing [mm]
Ø90
Montering
Innfelt, Tak
Trimo Micro IP20 (cutout 90mm), hvit/sort
Art. No. 18015-7-40-3
Effekt [W]:
13
Lumen LED (Tc=25):
2150
Kelvin [K]:
3000
CRI [>]:
80
Lysspredning [°]:
40°
Farge:
Hvit
Diffusor:
Klar
Lysstyring:
18i3 Hurtigkobling
18015-7-40-3
13
2150
3000
80
40°
Hvit
Klar
18i3 Hurtigkobling
Sortimentstatus: Lagervare
DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Beskrivelse
Downlight laget for å få et behagelig lys. Trimo Micro monteres i et 90mm hull som gjør at den blir meget allsidig og slipper ut lite unødvendig lys. Dette gjøres ved at LED lyset er innfelt. Denne kommer med 18i3 tilkobling.
Produkt
IP-grad
IP20
Farge
Hvit
Bredde [mm]
95
Høyde [mm]
140
Vekt [kg]
0.65
Levetid [t]
L80B10: 50 000
LYSTEKNISK
Lumen ut [lm]
1240
Lumen LED (tc=25)
2150
Spredningsvinkel [°]
40°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
80
Fargekode
830
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
2
Sokkel
N/A
Systemeffekt [W]
13
Lyseffekt [lm/W]
88
Maks. belastning pr. kurs - B10
72
Maks. belastning pr. kurs - B16
115
Maks. belastning pr. kurs - C10
90
Maks. belastning pr. kurs - C16
144
Startstrøm Imax [A]
5
Startstrøm tid [µs]
100
Strøm LED [mA]
350
Spenning ut, min. [V]
31.7
Spenning ut, maks. [V]
36.3
MONTERING / TILKOBLING
Tilkobling
18i3 Hurtigkobling
Utsparing [mm]
Ø90
Montering
Innfelt, Tak
Trimo Micro IP20 (cutout 90mm), hvit/sort
Art. No. 18015-7-50-3
Effekt [W]:
13
Lumen LED (Tc=25):
2150
Kelvin [K]:
3000
CRI [>]:
80
Lysspredning [°]:
50°
Farge:
Hvit
Diffusor:
Klar
Lysstyring:
18i3 Hurtigkobling
18015-7-50-3
13
2150
3000
80
50°
Hvit
Klar
18i3 Hurtigkobling
Sortimentstatus: Bestillingsvare
DIMENSJONER OG LYSDISTRIBUSJON
DOKUMENTASJON
Beskrivelse
Downlight laget for å få et behagelig lys. Trimo Micro monteres i et 90mm hull som gjør at den blir meget allsidig og slipper ut lite unødvendig lys. Dette gjøres ved at LED lyset er innfelt. Denne kommer med 18i3 tilkobling.
Produkt
IP-grad
IP20
Farge
Hvit
Bredde [mm]
95
Høyde [mm]
140
Vekt [kg]
0.65
Levetid [t]
L80B10: 50 000
LYSTEKNISK
Lumen ut [lm]
1318
Lumen LED (tc=25)
2150
Spredningsvinkel [°]
50°
Fargetemperatur [K]
3000
Fargegjengivelse [CRI/Ra]
80
Fargekode
830
Fargetoleranse [SDCM]
3
Lyskilde
LED (innebygget)
Optikk
Klar
ELEKTRISK DATA
Dimmetype
Ingen
Spenning [V]
230V 50Hz
Isolasjonsklasse
2
Sokkel
N/A
Systemeffekt [W]
13
Lyseffekt [lm/W]
94
Maks. belastning pr. kurs - B10
72
Maks. belastning pr. kurs - B16
115
Maks. belastning pr. kurs - C10
90
Maks. belastning pr. kurs - C16
144
Startstrøm Imax [A]
5
Startstrøm tid [µs]
100
Strøm LED [mA]
350
Spenning ut, min. [V]
31.7
Spenning ut, maks. [V]
36.3
MONTERING / TILKOBLING
Tilkobling
18i3 Hurtigkobling
Utsparing [mm]
Ø90
Montering
Innfelt, Tak
